ความต้านทานการสึกหรอ เวเฟอร์ไพลิน Windows แกน C แกน R แกน M แกน A
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001 |
| หมายเลขรุ่น: | แซฟไฟร์ (Al2O3) |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | เทปคาสเซ็ต โถ แพ็คเกจฟิล์ม |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | แซฟไฟร์เวเฟอร์ | ความหนาแน่น: | 3.97 ก./ซม.3 |
|---|---|---|---|
| จุดหลอมเหลว: | 2040 องศาเซลเซียส | การนำความร้อน: | 27.21 W/(mx K) ที่ 300 K |
| การขยายตัวทางความร้อน: | 5.6 x 10 -6 /K (แกน C แบบขนาน) & 5.0 (แกน C ตั้งฉาก) x 10 -6 /K | ความแข็ง: | ลูกบิด 2000 กก./มม. 2 พร้อมหัวกด 2,000 ก. |
| ความจุความร้อนจำเพาะ: | 419 J/(กก. x K) | ค่าคงที่ไดอิเล็กตริก: | 11.5 (แกน C ขนานกัน) 9.4 (แกน C ตั้งฉาก) ที่ 1MHz |
| เน้น: | สวมแผ่นเวเฟอร์ไพลินต้านทาน,หน้าต่างแซฟไฟร์แกน C,เวเฟอร์ไพลินแกน R |
||
รายละเอียดสินค้า

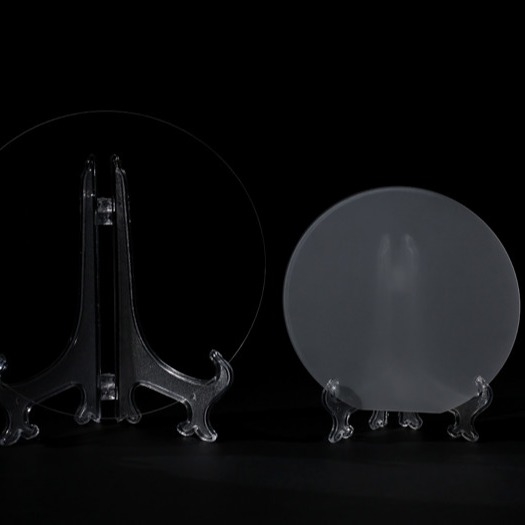

ความต้านทานการสึกหรอ เวเฟอร์ไพลิน Windows แกน C แกน R แกน M แกน A

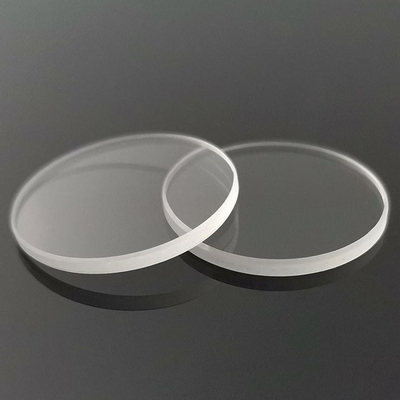

หน้าต่างแซฟไฟร์ผลิตจากแซฟไฟร์ผลึกเดี่ยว จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่มีความต้องการสูง (เช่น ระบบเลเซอร์) เนื่องจากมีความแข็งผิวสูงมาก การนำความร้อนสูง ค่าคงที่ไดอิเล็กตริกสูง และทนต่อกรดและด่างเคมีทั่วไปแซฟไฟร์เป็นคริสตัลที่แข็งที่สุดเป็นอันดับสองรองจากเพชร และเนื่องจากความแข็งแกร่งของโครงสร้าง หน้าต่างแซฟไฟร์จึงบางกว่ากระจกไดอิเล็กทริกทั่วไปที่มีการส่งผ่านที่ดีขึ้นในทางเคมี แซฟไฟร์เป็นอะลูมิเนียมออกไซด์ผลึกเดี่ยว (Al2O3) และมีประโยชน์ในช่วงการส่งผ่านข้อมูลตั้งแต่ 0.2 - 5.5µm
|
ทิศทางที่ใช้ได้: |
แกน C [0001] แกน R [1-102] แกน A [11-20] แกน M [10-10] สุ่ม |
|
หน้าต่างไพลิน / ช่องว่าง |
|
|
เส้นผ่านศูนย์กลาง / ความกว้าง: |
25.0 - 250.0 มม. |
|
ความอดทน: |
มาตรฐาน ± 2°, พิเศษถึง ± 0.1° |
|
ความหนา: |
ขั้นต่ำ 0.15 สูงสุด 120.0 mm |
|
เสร็จสิ้นพื้นผิว: |
แบบตัด บดละเอียด แลป ขัด s/d 80/50, 60/40, 40/20, 20/10, 10/5 ตาม MIL-0-13830A |
|
ปลาย / คุณภาพขอบ: |
พื้นดินละเอียด 80/50 |
|
หลอดไพลิน "เมื่อโต": |
|
|
ขนาด |
เส้นผ่านศูนย์กลางภายในสูงสุด 50 มม., ความหนาของผนัง 0.5 - 4.0 มม., ความยาวท่อ 300-600 มม. |
|
ปฐมนิเทศ |
แกน C ในความยาวของท่อ |
|
หลอดไพลินขัดเงา: |
เส้นผ่านศูนย์กลางภายในสูงสุด 50 มม., ความหนาของผนัง 0.5 - 3.0 มม., ความยาวท่อ 80-350 มม. |
|
แท่ง: |
เส้นผ่านศูนย์กลาง/ความกว้าง 5-220 มม. ความหนา/ความยาว 25 – 125 มม. |
|
คุณภาพพื้นผิว |
เจียระไน ปลาย/ขอบ คุณภาพเพชร |
| คุณสมบัติทางแสงของ SAPPHIRE Al2O3 | |
|
ช่วงการส่ง |
0.17 ถึง 5.5 ไมครอน |
|
ดัชนีหักเห |
1.75449 (o) 1.74663 (จ) ที่ 1.06 ไมครอน |
|
การสูญเสียการสะท้อน |
ที่ 1.06 ไมครอน (2 พื้นผิว) สำหรับโอเรย์ - 11.7%;สำหรับ e-ray - 14.2% |
|
ดัชนีการดูดซึม |
0.3 x 10-3 cm-1 ที่ 2.4 ไมครอน |
|
dN/dT |
13.7 x 10-6 ที่ 5.4 ไมครอน |
|
dn/dm = 0 |
1.5 ไมครอน |
| คุณสมบัติทางกายภาพของ SAPPHIRE Al2O3 | |
|
ความหนาแน่น |
3.97 ก./ซม.3 |
|
จุดหลอมเหลว |
2040 องศาเซลเซียส |
|
การนำความร้อน |
27.21 W/(mx K) ที่ 300 K |
|
การขยายตัวทางความร้อน |
5.6 x 10-6/K (แกน C ขนานกัน) & 5.0 (แกน C ตั้งฉาก) x 10-6/K |
|
ความแข็ง |
ลูกบิด 2000 กก./มม.2ด้วยหัวกด 2000g |
|
ความจุความร้อนจำเพาะ |
419 J/(กก. x K) |
|
ค่าคงที่ไดอิเล็กตริก |
11.5 (แกน C ขนานกัน) 9.4 (แกน C ตั้งฉาก) ที่ 1MHz |
|
ยังส์ โมดูลัส (E) |
335 GPa |
|
โมดูลัสเฉือน (G) |
148.1 เกรดเฉลี่ย |
|
โมดูลัสจำนวนมาก (K) |
240 GPa |
|
ค่าสัมประสิทธิ์ยืดหยุ่น |
ค11=496 C12=164 C13=115 |
|
ขีด จำกัด ยืดหยุ่นที่ชัดเจน |
275 MPa (40,000 psi) |
|
อัตราส่วนปัวซอง |
0.25 |
การตรวจสอบการยอมรับ
1. สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
2. หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
3. โปรดเปิดบรรจุภัณฑ์สูญญากาศในห้องปลอดเชื้อเมื่อจะใช้ผลิตภัณฑ์
4. หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
