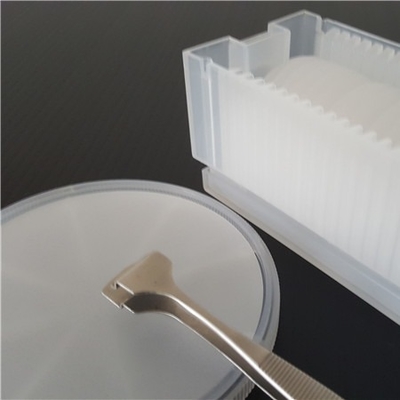

เวเฟอร์คริสตัลเดี่ยวแซฟไฟร์แบบวงกว้างสำหรับการใช้งานออปติคัล IR
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001 |
| หมายเลขรุ่น: | แซฟไฟร์ (Al2O3) |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

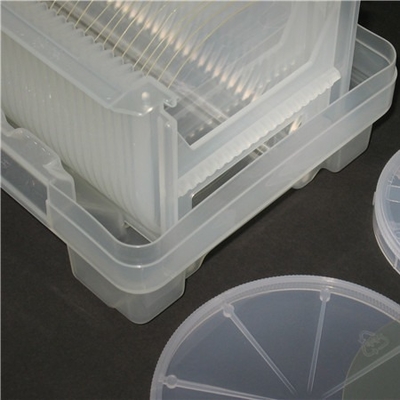

| รายละเอียดการบรรจุ: | เทปคาสเซ็ต โถ แพ็คเกจฟิล์ม |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | แซฟไฟร์เวเฟอร์ | พิมพ์: | คริสตัลเดี่ยว |
|---|---|---|---|
| แอปพลิเคชัน: | orward มองอินฟราเรด | วิธีการเจริญเติบโต: | การตกผลึกทางแนวนอน (HDC) |
| จุดหลอมเหลว: | 2040 องศาเซลเซียส | ยังส์ โมดูลัส (E): | 335 GPa |
| โมดูลัสเฉือน (G): | 148.1 เกรดเฉลี่ย | โมดูลัสจำนวนมาก (K): | 240 GPa |
| เน้น: | เวเฟอร์คริสตัลเดี่ยวแบบวงกว้าง,คริสตัลแซฟไฟร์ 335 GPa,เวเฟอร์คริสตัลเดี่ยว |
||
รายละเอียดสินค้า
เวเฟอร์แซฟไฟร์การส่งสัญญาณกว้างที่มีความทนทานสูงสำหรับการใช้งานออปติคัล IR
แซฟไฟร์ใช้เพื่อความทนทานและการสึกกร่อน/การกัดกร่อน โดยมักใช้ร่วมกับความสามารถในการทนความร้อนสูงในขณะที่มีช่วงการส่งข้อมูลที่กว้างมากแอปพลิเคชันรวมถึง:
· Windows - FLIR (Forward Looking Infra Red) หน้าต่างสำหรับเซ็นเซอร์และออปติกอื่นๆความชัดเจนของแสงในช่วงสเปกตรัมกว้างรวมกับความทนทานในแอปพลิเคชันนี้
· หน้าต่าง - สำหรับความต้านทานการสึกกร่อนในสภาพแวดล้อมที่มีเกลือและทรายพัด แซฟไฟร์ถูกใช้ในหน้าต่างทั่วไปและรูปทรงโดมเพื่อทดแทนวัสดุส่งสัญญาณ IR ที่นิ่มกว่าและเปราะบางกว่า
· ไฟตอบโต้ - ไฟแฟลชแซฟไฟร์ใช้ใน IRCM (การตอบโต้อินฟราเรด)ประสิทธิภาพการทำงานที่อุณหภูมิสูงของแซฟไฟร์ถูกรวมเข้ากับช่วงสเปกตรัมกว้างในแอปพลิเคชันนี้
คุณสมบัติทางแสง
|
การแพร่เชื้อ |
0.17 ถึง 5.5 um |
|
ดัชนีหักเห |
1.75449 (o) 1.74663 (จ) ที่ 1.06 um |
|
การสูญเสียการสะท้อน |
ที่ 1.06 ไมครอน (2 พื้นผิว) สำหรับโอเรย์ - 11.7%;สำหรับ e-ray - 14.2% |
|
ดัชนีการดูดซึม |
0.3 x 10-3 cm-1 ที่ 2.4 um |
|
dN/dT |
13.7 x 10-6 ที่ 5.4 um |
|
dn/dm = 0 |
1.5 อืม |
|
ปฐมนิเทศ |
R-plane, C-plane, A-plane, M-plane หรือการวางแนวที่ระบุ |
|
ความอดทนในการปฐมนิเทศ |
± 0.3° |
|
เส้นผ่านศูนย์กลาง |
2 นิ้ว 3 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว หรืออื่นๆ |
|
ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง |
0.1 มม. สำหรับ 2 นิ้ว, 0.2 มม. สำหรับ 3 นิ้ว, 0.3 มม. สำหรับ 4 นิ้ว, 0.5 มม. สำหรับ 6 นิ้ว |
|
ความหนา |
0.25 มม. 0.33 มม. 0.43 มม. 0.65 มม. 1 มม. หรืออื่น ๆ |
|
ค่าเผื่อความหนา |
25μm |
|
ความยาวแบนหลัก |
16.0±1.0 มม. สำหรับ 2 นิ้ว 22.0±1.0 มม. สำหรับ 3 นิ้ว 30.0 ± 1.5 มม. สำหรับ 4 นิ้ว 47.5/50.0±2.0 มม. สำหรับ 6 นิ้ว |
|
ปฐมนิเทศแบนราบ |
เครื่องบินเอ (1 1-2 0 ) ± 0.2°;ระนาบ C (0 0-0 1 ) ± 0.2°, แกน C ที่คาดการณ์ไว้ 45 +/- 2° |
|
TTV |
≤10µm สำหรับ 2 นิ้ว ≤15µm สำหรับ 3 นิ้ว ≤20µm สำหรับ 4 นิ้ว ≤25µm สำหรับ 6 นิ้ว |
|
โค้งคำนับ |
≤10µm สำหรับ 2 นิ้ว ≤15µm สำหรับ 3 นิ้ว ≤20µm สำหรับ 4 นิ้ว ≤25µm สำหรับ 6 นิ้ว |
|
พื้นผิวด้านหน้า |
Epi-Polished (Ra<0.3nm สำหรับเครื่องบิน C, 0.5nm สำหรับทิศทางอื่น) |
|
พื้นผิวด้านหลัง |
พื้นดินละเอียด (Ra=0.6μm~1.4μm) หรือ Epi-polished |
|
บรรจุภัณฑ์ |
บรรจุในสภาพแวดล้อมคลีนรูมคลาส 100 |
การตรวจสอบการยอมรับ
1. สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
2. หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
3. โปรดเปิดบรรจุภัณฑ์สูญญากาศในห้องปลอดเชื้อเมื่อจะใช้ผลิตภัณฑ์
4. หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
