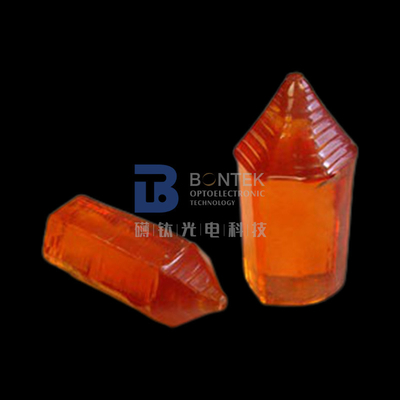

Piezoelectric Langasite Wafers LGS Crystal สำหรับตัวกรอง Resonators และ Oscillators
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | Langasite Wafers |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

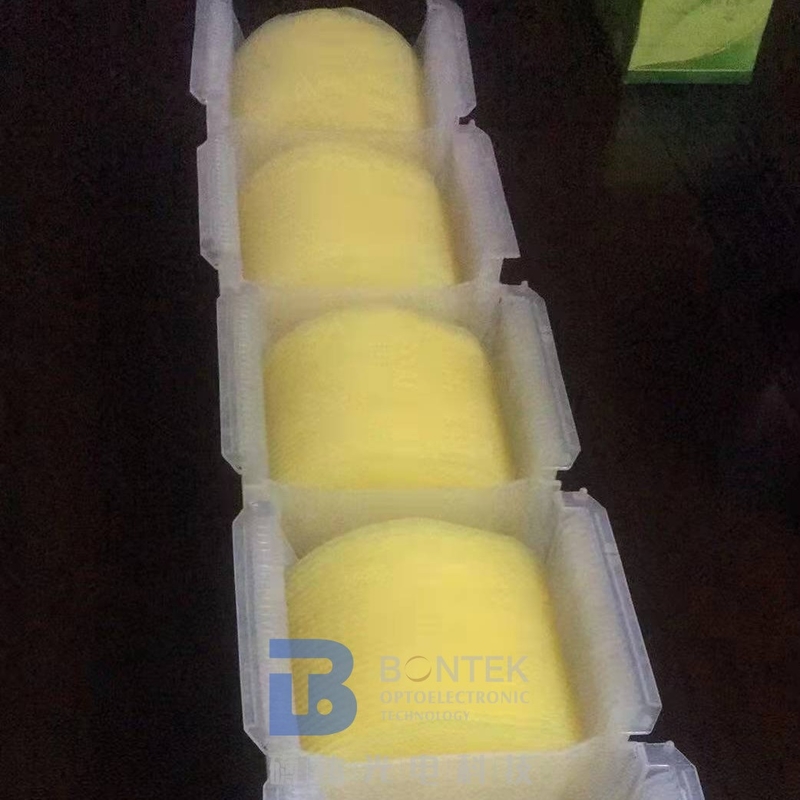

| รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 5000 ชิ้น/เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | Langasite Wafers | Electromechanical Coupling Factor: | 15.8 |
|---|---|---|---|
| ระยะห่างระหว่างความถี่ Δf, %: | 0.90 | ตัด 1: | 138.5° |
| ตัด2: | 26.7° | Dia. Dia. / Size / ขนาด: | 100 มม. ±0.25 มม. |
| ความหนา: | 0.5 มม. ±0.03 มม. | ทีเอฟซี, ×10-6/â: | 1.6 |
| เน้น: | เพียโซอิเล็กทริก Langasite Wafers,100mm LGS Crystal,0.5mm Langasite Wafers |
||
รายละเอียดสินค้า
Piezoelectric Langasite Wafers LGS Crystal ออกแบบมาสำหรับตัวกรอง Resonators และ Oscillators
LGS Crystal เป็นคริสตัลมัลติฟังก์ชั่นได้มีการพิจารณาและศึกษาปฏิสัมพันธ์ระหว่างเอฟเฟกต์ไฟฟ้า-ออปติคัลและการหมุนด้วยแสงในคริสตัลเชิงฟังก์ชันแล้ว และสามารถใช้เป็นคริสตัลออปติคัลไฟฟ้าได้
การประยุกต์ใช้คริสตัลแลงกาไซต์ที่มีแนวโน้มมากที่สุดคือพื้นผิวเพียโซอิเล็กทริกสำหรับตัวกรองที่ทำงานทั้งที่คลื่นขนาดใหญ่ (BAW) และคลื่นพื้นผิว (SAW)คุณสมบัติของเพียโซอิเล็กทริกพื้นฐานของคริสตัลต่างๆ ที่ทำงานที่คลื่นจำนวนมากจะแสดงและเปรียบเทียบในตารางด้านล่าง
ผลึกแลงกาไซต์เป็นของวัสดุเพียโซอิเล็กริคริกที่มีค่าสัมประสิทธิ์การมีเพศสัมพันธ์ทางไฟฟ้าซึ่งอยู่ตรงกลางระหว่างค่าสัมประสิทธิ์ของผลึกควอทซ์และลิเธียมแทนทาไลต์ แอปพลิเคชันคริสตัลแลงกาไซต์ช่วยให้รับรู้ฟิลเตอร์ที่มีแถบความถี่สัมพัทธ์ผ่านตั้งแต่ 0.3 ถึง 0.85% และยังออกแบบเรโซเนเตอร์ด้วยระยะห่างเรโซแนนซ์ 0.8% สำหรับออสซิลเลเตอร์ที่ควบคุมความถี่ชนิดใหม่
|
ผลิตภัณฑ์ |
มาตรฐาน มม. (นิ้ว) |
|
LGS Wafer
|
ตัด: สำหรับเลื่อย: (yxlt)48.5o/26.3o และ (yxlt)50.1o/25.5o (แอลจีเอส) สำหรับ BAW: 1.5oY และ 3oY (LGS และ LGT) เส้นผ่านศูนย์กลาง: 76.2 (3.0) ความหนา: 0.5 (0.02) เสร็จสิ้น: ด้านหน้าขัดเงา.เลอะด้านหลัง ความขนาน: 5µm ขนาดอื่น ๆ สะท้อนให้เห็นในข้อกำหนดของลูกค้า |
|
LGS จาน/บล็อค
|
ตัด: สำหรับเลื่อย: (yxlt)48.5o/26.3o และ (yxlt)50.1o/25.5o สำหรับ BAW: 1.5oY และ 3oY (LGS และ LGT) ใหญ่: 10 ~ 40 (0.4 ~ 1.6);ว: 10 ~ 50 (0.4 ~ 2.0); ที: 0.25 ~ 1.0 (0.01 ~ 0.04) เสร็จสิ้น: ด้านหน้าขัดเงา.ขนาน: 5 µm ขนาดอื่น ๆ สะท้อนให้เห็นในข้อกำหนดของลูกค้า |
|
แหวน LGS/LGT
|
ตัด: X รหัส: 1.5 ~ 10.0 (0.06 ~ 0.4) OD: 5.0 ~ 20 (0.2 ~ 0.8) ที: 0.2 ~ 1.0 (0.008 ~ 0.04) เสร็จสิ้น: ขัด/ขัดเงา. ความขนาน: 5 µmพ่นอิเล็กโทรด: Cr-Au ขนาดอื่น ๆ สะท้อนให้เห็นในข้อกำหนดของลูกค้า |
|
คริสตัล |
ปัจจัยคัปปลิ้งไฟฟ้า K, %(BAW) | ระยะห่างระหว่างความถี่ Δf, % | คิวแฟคเตอร์ Q, ×103 | ค่าสัมประสิทธิ์ความถี่อุณหภูมิ TFC, ×10-6/â |
|
ควอตซ์ SiO2 |
7.0 | 0.25 | 100 | 0.5 |
|
Langasite ลา3กา5SiO14 |
15.8 | 0.90 | 50 | 1.6 |
|
ลิเธียม tetraborate หลี่2บี4อู๋7 |
24.0 | 4.00 | 10 | 6.0 |
|
ลิเธียมแทนทาเลต LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
- ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?
ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (เช่น DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ
- ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?
ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
