Langasite Double Side Polished Wafer 60 มม. มุมออยเลอร์ 0° 138.5° 26.7°
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | Langasite Wafers |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 5000 ชิ้น/เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | Langasite Wafers | วิธีการเจริญเติบโต: | Czochralski |
|---|---|---|---|
| ความแข็ง: | 6.6 Moh's | ความต้านทาน: | 4.0×1012Ω/cm-1 |
| การขยายตัวทางความร้อน (x10-6/ oC): | α 11: 5.10 α 33: 3.61 | ความเร็วเสียง SAW: | 2400 ( ม./วินาที ) |
| ค่าคงที่ความถี่ BAW: | 1380 ( กิโลเฮิรตซ์/มม. ) | คัปปลิ้งเพียโซอิเล็กทริก: | K2 (%) BAW: 2.21 เลื่อย: 0.3 |
| เน้น: | แผ่นเวเฟอร์ขัดเงาสองด้าน 60 มม.,พื้นผิว Langasite 6.6 Mohs,แผ่นเวเฟอร์ขัดเงา Langasite สองด้าน |
||
รายละเอียดสินค้า
ออยเลอร์ แองเกิลส์0°,138.5°,26.7°Langasite Wafers สองด้านโปแลนด์เส้นผ่านศูนย์กลาง 100 มม.

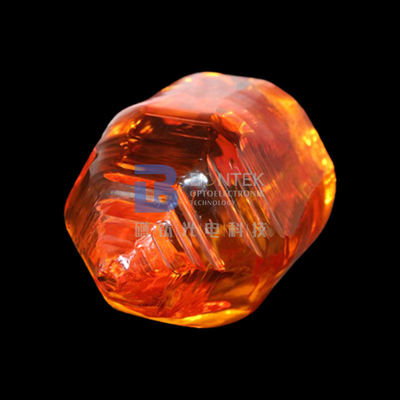

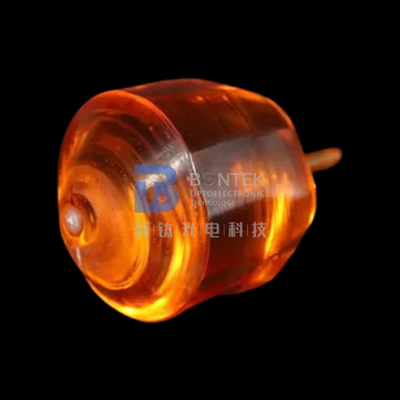

ผลึกแลนทานัมแกลเลียมซิลิเกตมีคุณสมบัติทางกายภาพและทางเคมีที่ดีเยี่ยมและมีคุณสมบัติทางแสงและทางไฟฟ้าเป็นวัสดุ Q-switch แบบออปติคัลชนิดใหม่แลนทานัมแกลเลียมซิลิเกต (LGS) มีคุณสมบัติทางไฟฟ้าแสงที่ดี แรงดันไฟฟ้าครึ่งคลื่นสามารถปรับได้ด้วยอัตราส่วนกว้างยาว เกณฑ์ความเสียหายทางแสงสูง การหมุนด้วยแสงมีขนาดเล็ก ความแข็งปานกลาง และคุณสมบัติทางกลที่ดีและความเสถียรทางเคมีเป็นเลิศ คริสตัลออปติก

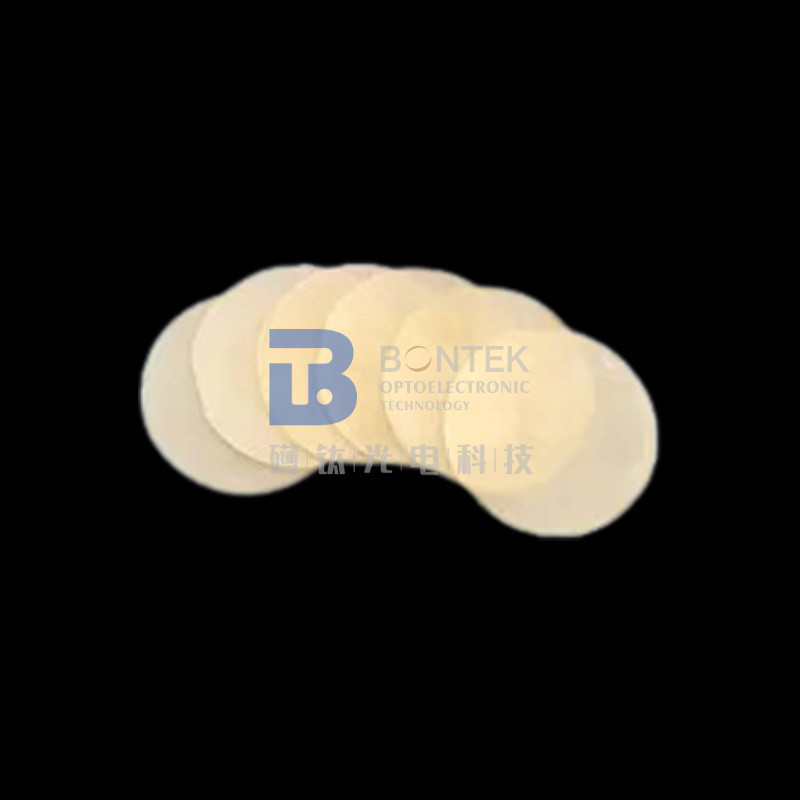

แลงกาไซต์เวเฟอร์เป็นสารตั้งต้นที่ประดิษฐ์จากแลงกาไซต์ผลึกเดี่ยวที่เหมาะสำหรับใช้ในการใช้งานคลื่นเสียงที่พื้นผิวโดยทั่วไปแล้ว แผ่นเวเฟอร์ดังกล่าวจะถูกระบุเป็นเส้นผ่านศูนย์กลาง 3 นิ้ว โดยมีค่าแบนอ้างอิง ลูกค้าระบุการวางแนวแผ่นเวเฟอร์ตามลักษณะการทำงานของส่วนประกอบที่ต้องการ พื้นผิวที่มีความเสียหายต่ำและคุณภาพสูงถูกเตรียมบนพื้นผิวหลัก (การขยายพันธุ์) หนึ่งพื้นผิวโดยการขัดเงา ด้านหลังเป็น มักจะถูกขัดให้หยาบกว่าเพื่อลดโหมดการสั่นที่ไม่ต้องการ
|
โครงสร้างคริสตัล |
ระบบภูมิภาค กลุ่ม 33 a= 8.1783 c = 5.1014 |
|
วิธีการเจริญเติบโต |
Czochralski |
|
ความแข็ง |
6.6 Moh's |
|
ความหนาแน่น |
5.754 ก./ซม.3 |
|
จุดหลอมเหลว |
1470 o C ( จุดเปลี่ยนเฟส: N/A) |
|
การขยายตัวทางความร้อน (x10-6/ oC) |
α 11: 5.10 α 33: 3.61 |
|
ความเร็วเสียง SAW |
2400 ( ม./วินาที ) |
|
ค่าคงที่ความถี่ BAW |
1380 ( กิโลเฮิรตซ์/มม. ) |
|
คัปปลิ้งเพียโซอิเล็กทริก |
K2 (%) BAW: 2.21 เลื่อย: 0.3 |
|
รวม |
N0 |
|
แลงกาไซต์ เวเฟอร์, YXIs /0/140/25 |
ความอดทน |
|
|
ตัด A1 |
138.5° |
± 0.1° |
|
ตัด A2 |
26.7° |
± 0.1° |
|
เส้นผ่านศูนย์กลาง D mm |
100mm |
±0.25mm |
|
ความหนา T.mm |
0.50mm |
±0.03mm |
|
ค่าอ้างอิง F1,mm |
32.0mm |
±2.50mm |
|
แฟลตรอง F2, mm |
11.0mm |
±2.00mm |
|
พื้นผิว |
||
|
พื้นผิวด้านหน้าเสร็จสิ้น |
ขัดเงา Ra < 1.0 นาโนเมตร |
|
|
พื้นผิวด้านหลังเสร็จสิ้น |
Lapped, 0.4 pm < Ra < 0.6μm |
|
|
ความเรียบ |
< 10μm |
|
|
ข้อบกพร่องพื้นผิวด้านหน้า |
||
|
รอยขีดข่วน รอยแตก สิ่งปนเปื้อน อื่นๆ (ลักยิ้ม หลุม เปลือกส้ม) |
ไม่มีข้อบกพร่องดังกล่าวโดยการตรวจสอบด้วยสายตา |
|
|
ชิป |
|
|
|
ขอบชิปพื้นผิว |
ความลึกในแนวรัศมี <0.5 มม.: |
|
|
เอียง |
ขอบโค้งมน |
|
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
- ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?
ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ
- ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?
ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
