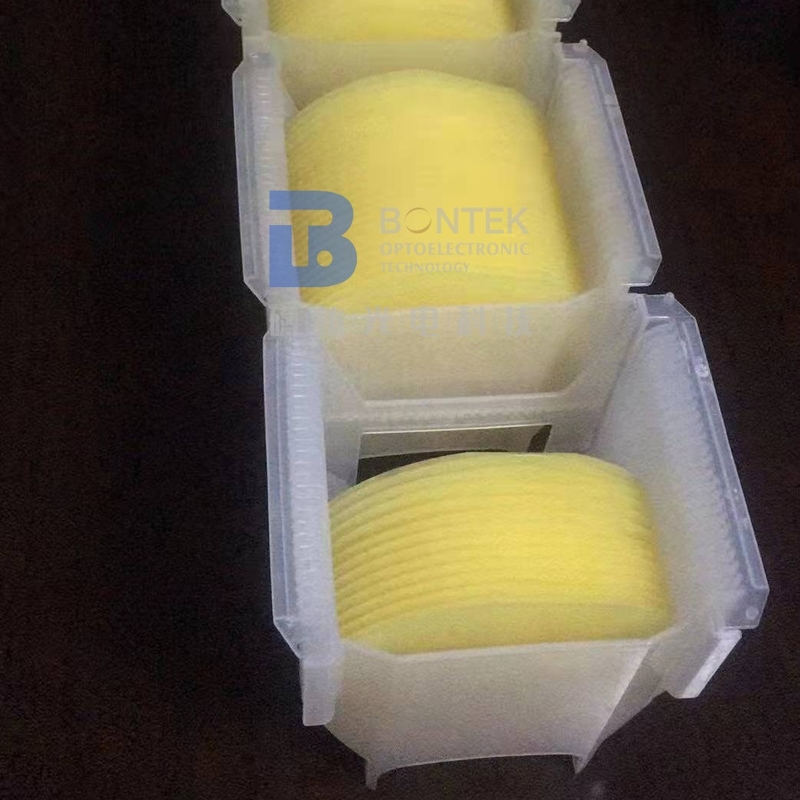

Piezoelectric Langasite Wafers สำหรับตัวกรองที่ทำงานทั้งที่คลื่นจำนวนมากและคลื่นพื้นผิว
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | Langasite Wafers |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 5000 ชิ้น/เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | Langasite Wafers | Electromechanical Coupling Factor: | 15.8 |
|---|---|---|---|
| ระยะห่างระหว่างความถี่ Δf, %: | 0.90 | ตัด A1: | 138.5 ° ± 0.1 ° |
| ตัด A2: | 26.7° ± 0.1° | เส้นผ่านศูนย์กลาง: | 100 มม. ±0.25 มม. |
| ความหนา: | 0.5 มม. ±0.03 มม. | SAW Velocity เวฟ: | (0º,140 º,25 º) 2756 ม./วินาที |
| เน้น: | เวเฟอร์ Piezo Langasite,เวเฟอร์ Piezoelectric SAW และเวเฟอร์ผิวน้ำ Langasite Wafers,And Surface Waves Langasite Wafers |
||
รายละเอียดสินค้า
Piezoelectric Langasite Wafers สำหรับตัวกรองที่ทำงานทั้งที่คลื่นจำนวนมากและคลื่นพื้นผิว

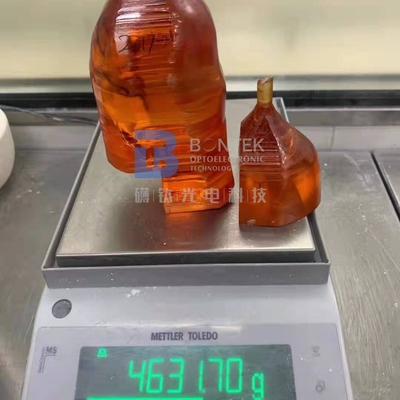

LGS Crystal เป็นคริสตัลมัลติฟังก์ชั่นได้มีการพิจารณาและศึกษาปฏิสัมพันธ์ระหว่างเอฟเฟกต์ไฟฟ้า-ออปติคัลและการหมุนด้วยแสงในคริสตัลเชิงฟังก์ชันแล้ว และสามารถใช้เป็นคริสตัลออปติคัลไฟฟ้าได้
การประยุกต์ใช้คริสตัลแลงกาไซต์ที่มีแนวโน้มมากที่สุดคือพื้นผิวเพียโซอิเล็กทริกสำหรับตัวกรองที่ทำงานทั้งที่คลื่นขนาดใหญ่ (BAW) และคลื่นพื้นผิว (SAW)คุณสมบัติของเพียโซอิเล็กทริกพื้นฐานของคริสตัลต่างๆ ที่ทำงานที่คลื่นจำนวนมากจะแสดงและเปรียบเทียบในตารางด้านล่าง
|
แลงกาไซต์ เวเฟอร์, YXIs /0/140/25 |
ความอดทน |
|
|
ตัดมุม A1 |
138.5° / 140° |
± 0.1° |
|
ตัดมุม A2 |
26.7° / 25° |
± 0.1° |
|
เส้นผ่านศูนย์กลาง |
100mm |
±0.25mm |
|
ความหนา |
0.50mm |
±0.03mm |
|
แบนหลัก F1,mm |
32.0mm |
±2.50mm |
|
แฟลตรอง F2, mm |
11.0mm |
±2.00mm |
|
ด้านหน้า |
ขัดเงา Ra < 1.0 นาโนเมตร |
|
|
ด้านหลัง |
แลป, 0.4 um < Ra < 0.6um |
|
|
ความเรียบ |
< 10μm |
|
|
รอยขีดข่วน รอยแตก สิ่งปนเปื้อน อื่นๆ (ลักยิ้ม หลุม เปลือกส้ม) |
ไม่มีข้อบกพร่องดังกล่าวโดยการตรวจสอบด้วยสายตา |
|
|
ชิปขอบ |
ความลึกในแนวรัศมี <0.5 มม.: |
|
|
คริสตัล |
ปัจจัยคัปปลิ้งไฟฟ้า K, %(BAW) | ระยะห่างระหว่างความถี่ Δf, % | คิวแฟคเตอร์ Q, ×103 | ค่าสัมประสิทธิ์ความถี่อุณหภูมิ TFC, ×10-6/â |
|
ควอตซ์ SiO2 |
7.0 | 0.25 | 100 | 0.5 |
|
Langasite ลา3กา5SiO14 |
15.8 | 0.90 | 50 | 1.6 |
|
ลิเธียม tetraborate หลี่2บี4อู๋7 |
24.0 | 4.00 | 10 | 6.0 |
|
ลิเธียมแทนทาเลต LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
- ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?
ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ
- ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?
ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
