SSP Surface Fused Silica Wafer สําหรับกระบวนการผลิต MEMS
รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
การชำระเงิน:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
ข้อมูลรายละเอียด |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| เน้น: | กระบวนการผลิต MEMS,SSP พื้นผิวหลอมซิลิก้าวาวเฟอร์,กระบวนการผลิต MEMS |
||
รายละเอียดสินค้า
คําอธิบายสินค้า:
ผงซิลิกาหลอมของเราถูกเคลือบให้มีความหยาบผิวน้อยกว่า 1.0nm หรือสามารถกําหนดให้ตรงกับความต้องการของคุณได้ระดับความแม่นยํานี้รับประกันผลงานที่ดีที่สุดในการใช้งานของครึ่งตัวนําและ MEMSนอกจากนี้, โวฟเวอร์ของเราตอบสนองความต้องการการกลมขอบของมาตรฐาน SEMI M1.2, เช่นเดียวกับรายละเอียด IEC62276.
เราเข้าใจว่าการบิดเบือนอาจเป็นปัญหาในหลายๆ การใช้งาน ซึ่งเป็นเหตุผลที่เรานําเสนอหลากหลายตัวเลือก เพื่อตอบสนองความต้องการของคุณต่ํากว่า 40μm, ต่ํากว่า 50μm, ต่ํากว่า 60μm, และต่ํากว่า 70μm.
เพื่อให้มั่นใจในคุณภาพของแผ่นซิลิก้าหลอมของเรา เรายังวัด TTV (ความแตกต่างของความหนาทั้งหมด) เพื่อให้แน่ใจว่ามันตรงกับรายละเอียดของคุณโวฟเวอร์ของเรามีให้เลือกด้วยระดับ TTV ต่ํากว่า 8μmต่ํากว่า 10μm,ต่ํากว่า 15μm,ต่ํากว่า 20μm,ต่ํากว่า 30μm และต่ํากว่า 40μm
โดยรวมแล้ว โฟฟิศซิลิก้าเวฟเฟอร์ของเรา เป็นตัวเลือกที่ดีสําหรับการใช้งานของครึ่งประสาทและ MEMS ของคุณ คุณสมบัติทางอุณหภูมิและกลไกที่พิเศษรวมกับการเคลือบความแม่นยําและการกลมขอบเลือกจากตัวเลือกการบิดและ TTV ของเรา เพื่อให้แน่ใจว่าเวฟเฟอร์ของเราตรงกับรายละเอียดของคุณ
ลักษณะ:
- ชื่อสินค้า: สับซ้อนซิลิก้าวอฟเฟอร์
- Warp: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
- ประเภทสินค้า: ผงซิลิก้าหลอม
- วัสดุ
- ซิลิก้าที่หลอมจาก UV
- ควาร์ตซ์หลอม (JGS1, JGS2, JGS3)
- ยี่ห้อ: JGS1 JGS2 JGS3
- ประเภท
- ซิลิก้าหลอม
- ควาร์ทซ์หลอม
คําค้นหา: ซิลิก้าคริสตัลลีน โวฟเฟอร์ ซิลิก้ากล๊าส โวฟเฟอร์ควอตซ์หลอม
ปริมาตรเทคนิค:
| คุณสมบัติ | ตัวเลือก |
|---|---|
| บ้านเดี่ยวหลัก | 22 มิลลิเมตร, 32.5 มิลลิเมตร, 42.5 มิลลิเมตร, 57.5 มิลลิเมตร/ฉาก, ฉาก, ฉาก |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| วัสดุ | ซิลิก้าหลอมยาง UV, ควาร์ตซ์หลอมยาง (JGS1, JGS2, JGS3) |
| การกลมขอบ | สอดคล้องกับมาตรฐาน SEMI M1.2 / อ้างอิงไปยัง IEC62276 |
| ความหนา | 350 ม, 500 ม, 1000 ม |
| การส่ง | โรค โรค อัลตราไวโอเล็ต และ เห็น ได้ |
| PLTV ((<0.5um) | ≥95% ((5mm*5mm) |
| บู | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| กว้าง | 50.8 มิลลิเมตร76.2 มิลลิเมตร, 100 มิลลิเมตร, 150 มิลลิเมตร, 200 มิลลิเมตร |
| ด้านเคลือบ Ra | <1.0nm หรือเฉพาะตามที่ขอ |
ตารางนี้แสดงปริมาตรทางเทคนิคสําหรับผลิตภัณฑ์กระเบื้องซิลิก้ากระเบื้องเหล็ก. ชื่อทั่วไปอื่น ๆ ของผลิตภัณฑ์นี้รวมถึงกระเบื้องซิลิก้าคริสตัลและกระเบื้องซิลิก้าอโมฟัส.
การใช้งาน:
ผงซิลิกาหลอมมีรุ่นต่างๆ รวมถึง JGS1, JGS2, และ JGS3 และเหมาะสําหรับโอกาสและกรณีการใช้งานสินค้าหลายครั้ง เช่น:
- ผลิตภัณฑ์ออปติก:ผงซิลิกาหลอมหลอมสมบูรณ์แบบสําหรับความชัดเจนทางออปติกที่เหนือกว่า ทําให้มันเหมาะสําหรับผลิตภัณฑ์ทางออปติก เช่น เลนส์ กระจก และพริซม
- อุตสาหกรรมครึ่งนํา:คุณสมบัติ TTV และ Bow ของวอฟเฟอร์ทําให้มันเป็นสินค้าที่เหมาะสมสําหรับอุตสาหกรรมครึ่งตัวนํา
- การวิจัยและพัฒนากระดาษซิลิกาหลอมหลอมเหมาะสําหรับการวิจัยและการพัฒนา เช่น ในสาขาของนาโนเทคโนโลยีและวิทยาศาสตร์วัสดุ
ผงซิลิกาหลอมมาพร้อมกับการกลมขอบที่สอดคล้องกับมาตรฐาน SEMI M1.2 / อ้างอิงไปยัง IEC62276 เพื่อรับรองประสบการณ์การจัดการที่เรียบร้อยและปลอดภัยขณะที่เส้นโค้งจะอยู่ระหว่าง ±20μm และ ±60μmขึ้นอยู่กับรุ่นที่เลือก
การสนับสนุนและบริการ:
ผลิตภัณฑ์ Fused Silica Wafer ของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครบวงจร เพื่อรับประกันผลงานที่ดีที่สุดและความพึงพอใจของลูกค้าทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยในการติดตั้ง, การใช้งานและการบํารุงรักษาของผลิตภัณฑ์ และการแก้ไขปัญหาใด ๆ ที่อาจเกิดขึ้นเรานําเสนอคําตอบที่กําหนดเอง เพื่อตอบสนองความต้องการของลูกค้าและให้การฝึกอบรมเพื่อให้แน่ใจว่าการใช้งานของสินค้าถูกต้องความมุ่งมั่นในคุณภาพของเรายืดไปนอกการขายครั้งแรก เพราะเราให้การสนับสนุนต่อเนื่องเพื่อแก้ปัญหาหรือข้อสงสัยใด ๆ ที่อาจเกิดขึ้นระหว่างอายุการใช้งานของสินค้า
การบรรจุและการขนส่ง
การบรรจุสินค้า:

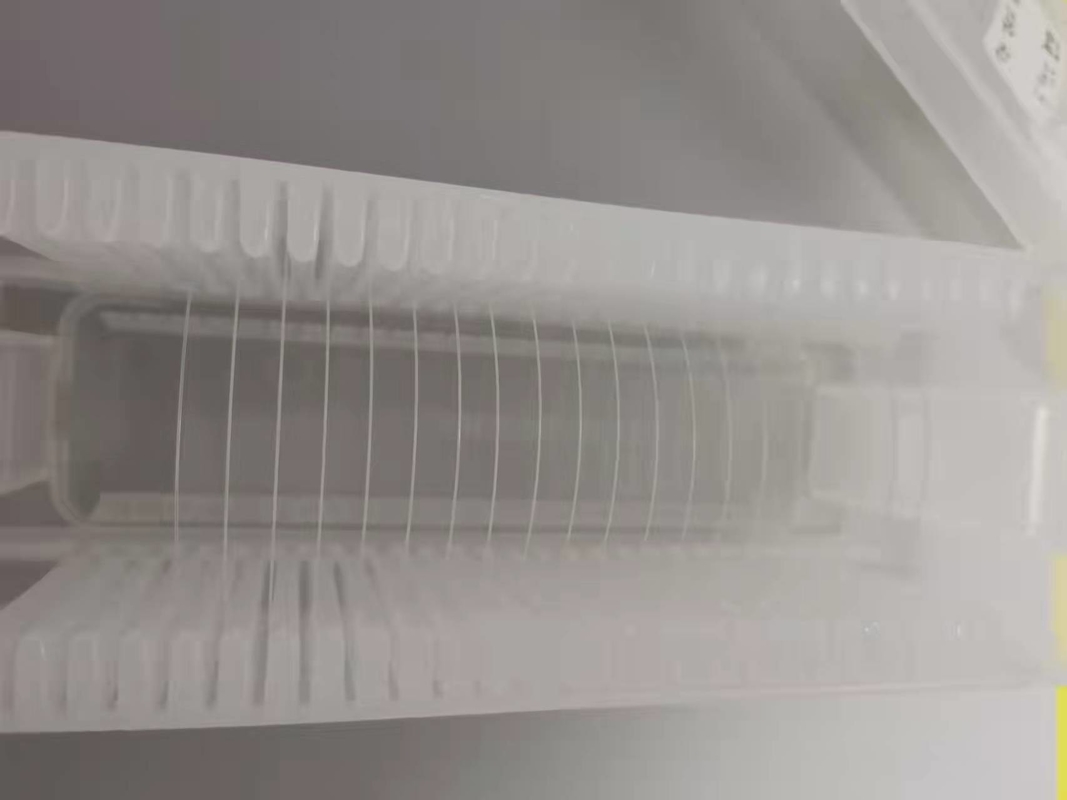

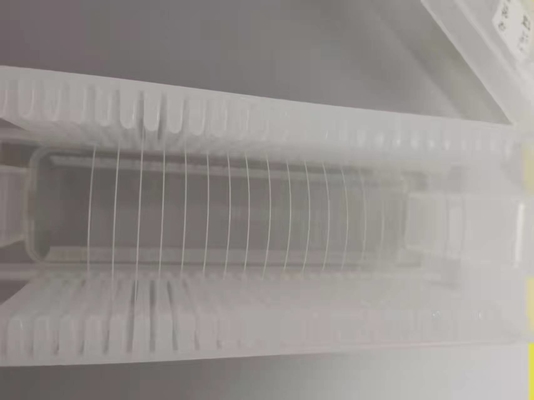

ผลิตภัณฑ์ Fused Silica Wafer จะถูกบรรจุไว้อย่างปลอดภัยในสภาพแวดล้อมห้องสะอาด เพื่อป้องกันการติดเชื้อโวฟเฟอร์จะวางในตัวบรรทุกโวฟเฟอร์ที่มีการใส่ฟองป้องกันเพื่อป้องกันความเสียหายระหว่างการส่ง.
การขนส่ง
ผลิตภัณฑ์ซิลิกาฟิวส์ จะถูกส่งผ่านบริการส่งสินค้าที่น่าเชื่อถือ โดยจะติดป้ายว่าเปราะบางและใช้อย่างรอบคอบค่าจัดส่งจะคํานวณขึ้นอยู่กับจุดหมายและน้ําหนักของพัสดุ.
FAQ:
Q1: ชื่อแบรนด์ของสินค้าคืออะไร?
A1: ชื่อแบรนด์ของสินค้าคือ BonTek
Q2: จํานวนการสั่งซื้อขั้นต่ําเท่าไรสําหรับ Fused Silica Wafer?
A2: ปริมาณการสั่งซื้อขั้นต่ําสําหรับฟิวส์ซิลิก้าวอฟเฟอร์ คือ 5 ชิ้น
Q3: สินค้ามีใบรับรองอะไรบ้าง?
A3: กระดาษซิลิกาหลอมเป็น ISO:9001 และ ISO:14001.
Q4: วิธีการบรรจุของ Fused Silica Wafer คืออย่างไร?
A4: กระปุกซิลิก้าหลอมถูกบรรจุในกระปุกคาสเก็ตหรือกระปุกกระปุกและถูกปิดด้วยระยะว่าง
Q5: เวลาในการจัดส่งของ Fused Silica Wafer คือเท่าไหร่?
A5: ระยะเวลาในการจัดส่งสําหรับ Fused Silica Wafer คือ 1-4 อาทิตย์
