0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor

0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: BonTek
ได้รับการรับรอง: ISO:9001, ISO:14001
หมายเลขรุ่น: ซิลิกาผสม, ควอตซ์หลอมรวม

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: สามารถต่อรองได้

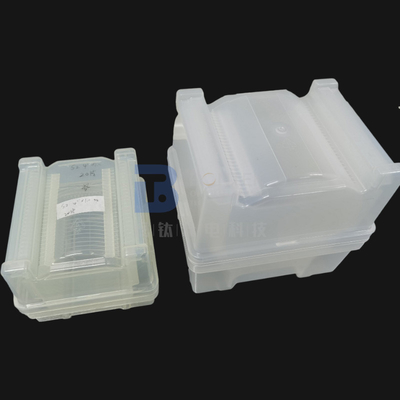

รายละเอียดการบรรจุ: ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ
เวลาการส่งมอบ: 1-4 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 20000 ชิ้น / เดือน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: เวเฟอร์แก้ว กระจก: แก้วควอตซ์
แอปพลิเคชัน: MEMS, เซมิคอนดักเตอร์ ใช้: พันธะ การคลายพันธะ
เส้นผ่านศูนย์กลาง: 100 มม. 150 มม. 200 มม. ฯลฯ ความหนา: 0.5 มม. 1 มม. เป็นต้น
ประเภทพื้นผิว: ขัดด้านเดียว / สองด้าน ขอบ: พื้นดินกลม
เน้น:

แผ่นเวเฟอร์แก้ว 1 มม. แผ่นเวเฟอร์ MEMS 200 มม. แผ่นเวเฟอร์แก้ว 0.5 มม

,

200mm MEMS Wafer

,

0.5mm Glass Carrier Wafer

รายละเอียดสินค้า

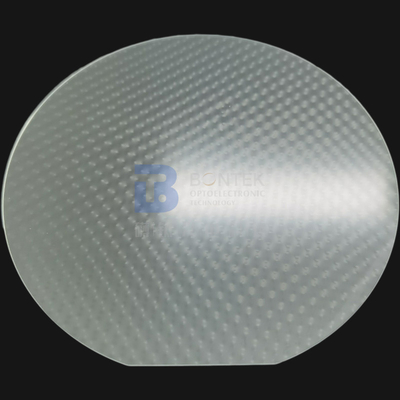

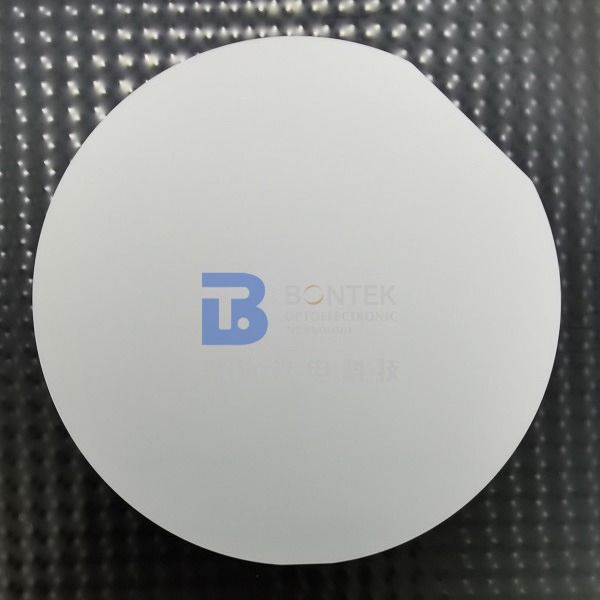

China Glass และ Quartz Supplier Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor



ตามความต้องการของตลาดสำหรับอุปกรณ์ขนาดเล็ก มีการลดความหนาของแผ่นเวเฟอร์อย่างต่อเนื่องในอุตสาหกรรม MEMS และเซมิคอนดักเตอร์เวเฟอร์ตัวพาจำเป็นเพื่อให้สามารถจัดการและประมวลผลเวเฟอร์ที่บางและบางเฉียบได้



แก้วและควอตซ์เป็นวัสดุที่ดีเยี่ยมสำหรับแผ่นเวเฟอร์ตัวพา เนื่องจากมีความคงตัวทางความร้อนและทนต่อกรดและสารเคมีอื่นๆสามารถตรวจสอบการยึดติดและการปลดพันธะจากเวเฟอร์ตัวพาแก้วและควอตซ์ได้ เนื่องจากมีความโปร่งใสยิ่งไปกว่านั้น เวเฟอร์ตัวพาแก้วสามารถทำความสะอาดและนำกลับมาใช้ใหม่ได้ ซึ่งช่วยลดต้นทุนและรักษาสิ่งแวดล้อม



0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 00.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 10.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 2



ขนาด

นิ้ว 2" 3" 4" 6" 8" 10" 12”

เส้นผ่านศูนย์กลาง

mm 50.8 76.2 100 150 200 250 300

ความอดทน

mm ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 ±0.2

ความหนา

µm 100 ขึ้นไป 100 ขึ้นไป 100 ขึ้นไป 300 ขึ้นไป 400 ขึ้นไป 500 ขึ้นไป 500 ขึ้นไป

แบน

mm 32.5 32.5 32.5 57.5 กึ่งบาก กึ่งบาก กึ่งบาก

LTV (5mmx5mm)

µm < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 < 0.5

TTV

µm < 2 < 2 < 2 < 3 <3 <5 <5

โค้งคำนับ

µm ±20 ±20 ±20 ±30 ±40 ±40 ±40

วาร์ป

µm ≤ 30 ≤ 30 ≤ 30 ≤ 40 ≤ 50 ≤ 50 ≤ 50

การปัดเศษขอบ

mm เซมิ มาตรฐาน เซมิ มาตรฐาน เซมิ มาตรฐาน เซมิ มาตรฐาน เซมิ มาตรฐาน เซมิ มาตรฐาน เซมิ มาตรฐาน

ประเภทพื้นผิว

  SSP/DSP SSP/DSP SSP/DSP SSP/DSP SSP/DSP SSP/DSP SSP/DSP

รา

นาโนเมตร ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1


0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 3



0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 4

0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 5



คำถามที่พบบ่อย:



  1. ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?

ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า



  1. ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?

ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา



  1. ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?

ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ



  1. ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?

ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ



  1. ถาม: เราสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ:แน่นอน.การตรวจสอบโรงงานเป็นสิ่งสำคัญสำหรับการซื้อในปริมาณมากและความร่วมมือระยะยาวการสนทนาแบบตัวต่อตัวคือสิ่งที่เราส่วนใหญ่มั่นใจด้วยในช่วงหลายปีที่ผ่านมา บริษัทยักษ์ใหญ่ทั่วโลกต่างได้เห็นความก้าวหน้าในการสร้างโรงงานของเราทุกวันนี้ เนื่องจากการระบาดของ Covid-19 เราจึงมีประสบการณ์ในการประชุมทางวิดีโอกับผู้ซื้อทั่วโลก





การตรวจสอบการยอมรับ

0.5mm 1mm Glass Carrier Wafer ปรับแต่งสำหรับ MEMS และ Semiconductor 6



  • สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง



  • หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก

  • กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์



  • หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
