ความบริสุทธิ์สูง Fd ซิลิก้า HPFS สับสราตแก้ว 2 ถึง 12 นิ้ว
รายละเอียดสินค้า:
Place of Origin: | China |
ชื่อแบรนด์: | BonTek |
ได้รับการรับรอง: | ISO:9001 |
Model Number: | Glass substrates |
การชำระเงิน:
Minimum Order Quantity: | 5 pcs |
---|---|

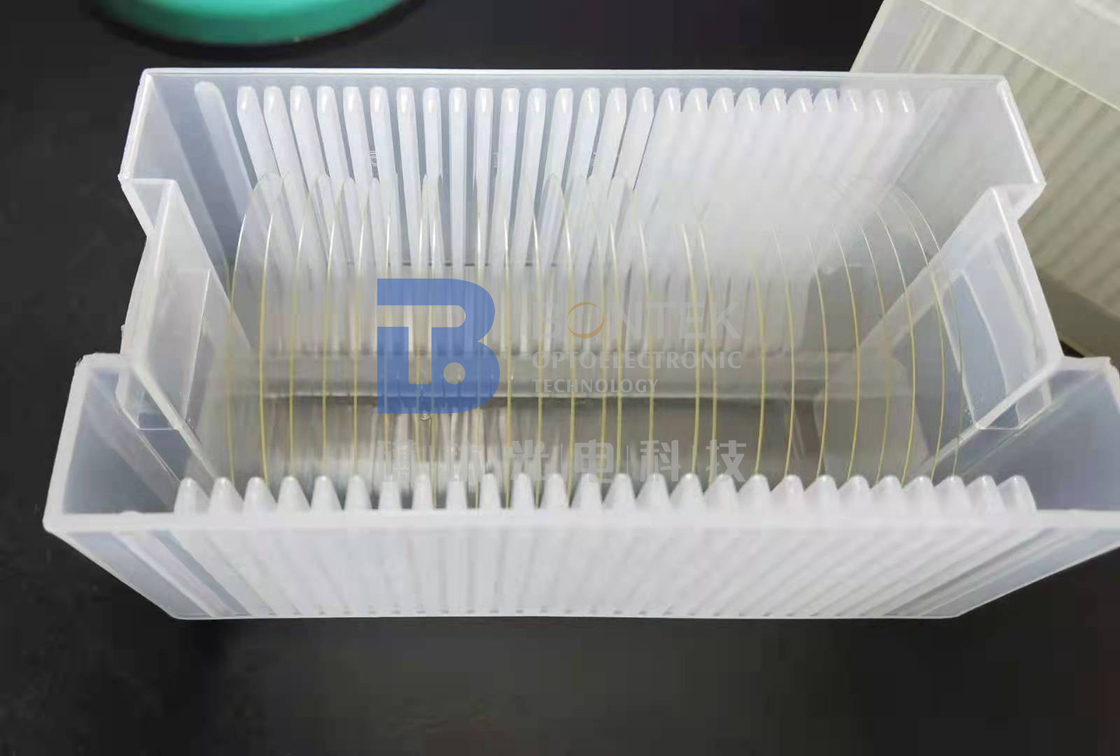

Packaging Details: | Cassette, Jar |
Delivery Time: | 2 weeks |
Payment Terms: | TT/in advance |
Supply Ability: | 100000/month |
ข้อมูลรายละเอียด |
|||
โมเดลคอร์นนิ่ง: | C7980, C7979, Eagle XG โกริลล่า | ยี่ห้อ: | Corning, Schott, OHARA, FLH, ไชน่ากลาส |
---|---|---|---|
ความหนาแน่น: | 2.20g/cm3 | วาร์ป: | < 35um |
โอ้เนื้อหา: | <5ppm, <10ppm, <100ppm | ความหนา: | 0.1-10มม |
คันธนู: | <30um | กว้าง: | 2-12 นิ้ว |
เน้น: | ผงซิลิก้าหลอมความบริสุทธิ์สูง,HPFS สับสราทแก้ว โคลนควอตซ์หลอม,ผงควอตซ์หล่อหลอม |
รายละเอียดสินค้า
คําอธิบายสินค้า:
ผงซิลิกาหลอมเป็นชนิดของกระดาษซิลิกาแคลเซียม (Calcium Silicate Board) หรือเรียกกันว่า ผงแก้ว (Glass Wafer) เป็นผลิตภัณฑ์ที่ออกแบบและผลิตด้วยความแม่นยําที่ใช้กันทั่วไปในงานต่าง ๆมันได้รับการเคลือบอย่างดีกับความเป็นขนานที่ดีของ 3 Arc Sec และความตั้งตรงของ 5 Arc Secมันมีคุณสมบัติทางแสงที่ดีกับช่วงการส่งของ 0.17 ~ 2.1um, 0.26 ~ 2.1um, .0185 ~ 3.5um และความสะท้อนของน้อยกว่า 0.25% นอกจากนี้, flat ที่สองสามารถจัดให้ตามคําขอ.ระบบสแกนเลเซอร์, อุปกรณ์ optoelectronic และระบบเก็บข้อมูล ความละเอียดและความแม่นยําสูงของมันทําให้มันเหมาะสําหรับการใช้งานที่ท้าทายที่สุดที่ต้องการความแม่นยําและความมั่นคงสูงสุด
ลักษณะ:
- ชื่อสินค้า: สับซ้อนซิลิก้าวอฟเฟอร์
- ระยะการส่ง: 0.17 ~ 2.1um, 0.26 ~ 2.1um, 0.0185 ~ 3.5um
- ขั้นต่ําความเสียหาย: > 10J/cm2
- พื้นที่เรียบ: 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, ขอบ
- คลื่นไอน้ํา: < 5ppm, < 10ppm, < 100ppm
- ขอบ: 0.25 มิลลิเมตร X 45 °
- อุปกรณ์ปฏิบัติการควอตซ์หลอม
- ผงแก้ว
- โวฟเฟอร์ควอตซ์
ปริมาตรเทคนิค:
คุณสมบัติ | รายละเอียด |
---|---|
ผงซิลิก้าหลอม | คัลเซียมซิลิแคทบอร์ด คัลเซียมซิลิแคทบอร์ด |
บ้านเดี่ยวหลัก | 16±2 มิลลิเมตร, 22±2 มิลลิเมตร, 32±2 มิลลิเมตร, 47.5±2 มิลลิเมตร, 57.5±2 มิลลิเมตร, Notch |
ยี่ห้อ | คอร์นนิ่ง, โชท, โอฮาร่า, FLH, จีนกลาส |
รายงานการตรวจ | ตามคําขอ |
สายโค้ง | < 35um |
BOW | < 30m |
ขั้นต่ําความเสียหาย | > 10J/cm2 |
เนื้อหา OH | < 5ppm, < 10ppm, < 100ppm |
ความตั้ง | 5 แอร์คเซค |
โมเดล Schott | โบโรฟลอท 33, B270, D263, เซโรดูร์, MEMpax, BK7 |
กว้าง | 2-12 นิ้ว |
การใช้งาน:
โวฟเฟอร์ซิลิกาหลอมของบอนเทค (Fused Silica Wafer) หรือที่รู้จักกันในชื่อโวฟเฟอร์กระจกซิลิกาอลูมิเนียม (Aluminum Silicate Glass Wafer) ใช้อย่างแพร่หลายในหลายสาขาอุตสาหกรรม มีการรับรองจาก ISO 9001 และมีปริมาณการสั่งซื้อขั้นต่ํา 5 ชิ้นการบรรจุและเวลาการจัดส่งขึ้นอยู่กับความต้องการของลูกค้า, และเงื่อนไขการชําระเงินเป็น TT / ในล่วงหน้า. BonTek สามารถจัดจําหน่ายถึง 100000 ชิ้นต่อเดือนขึ้นอยู่กับคําขอของลูกค้า.มันมีคุณภาพผิวที่ดีมาก 20-10. ระยะการถ่ายทอดจาก 0.17um ถึง 2.1um, 0.26um ถึง 2.1um และจาก 0.0185um ถึง 3.5um. มันยังมีขั้นต่ําความเสียหายสูงกว่า 10J / cm2
การปรับแต่ง:
โบนเทคเป็นแหล่งที่เชื่อถือของคุณ สําหรับซิลิก้าสับซ้อน โวฟเฟอร์ซิลิก้าสับซ้อนของเรา9001ด้วยปริมาณการสั่งซื้อขั้นต่ํา 5 ชิ้น วาเฟอร์เหล่านี้มีให้เลือกในขนาดที่หลากหลาย ตั้งแต่กว้าง 2-12 นิ้ว และมีตัวเลือกการบรรจุหลายรูปแบบ รวมถึงคาเซ็ตและกระปุกโฟฟร์ซิลิกาหลอมของเรามีความหยาบบนผิวของ Ra<1.0nm และสามารถใช้ได้สําหรับการใช้งานที่หลากหลาย เช่น semiconductor, MEMS, และการแพทย์. เรานําเสนอหลายรูปแบบที่แตกต่างกัน, รวมถึง JGS1, JGS2, JGS3, และ F-HUVของเรา Fused Quartz Labware ได้รับการรับประกันว่า จะตอบสนองคุณภาพมาตรฐานของคุณและนําเสนอทางแก้ไขที่น่าเชื่อถือและมีประหยัดเราสามารถจัดส่งคําสั่งของคุณภายใน 2 สัปดาห์หลังจากการชําระเงินและมีกําลังผลิตรายเดือนของ 100000. การปรับปรุงตามต้องการมีให้เลือกติดต่อเราในวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับเรา.
วัสดุ | ซิลิก้าหลอมจาก UV, ควาร์ตซ์หลอม (JGS1, JGS2, JGS3) | ||||||
รายละเอียด | หน่วย | 3?? | 4?? | 5" | 6" | 8" | 12 นิ้ว |
กว้าง (หรือสี่เหลี่ยม) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
Tol ((±) | mm | < 0.1 ~ 0.25 มม. | |||||
ความหนาที่บางที่สุด | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
บ้านเดี่ยวหลัก | mm | 22 | 32.5 | 42.5 | 57.5 / notch | ขีด | ขีด |
LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
TTV | μm | < 8 | < 10 | < 15 | <20 | < 30 | < 30 |
บู | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
สายโค้ง | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
PLTV ((<0.5um) | % | ≥95% ((5mm*5mm) | |||||
การถ่ายทอด | ตัวเลือก UV, Optical, IR หรือ Custom | ||||||
การกลมขอบ | mm | สอดคล้องกับมาตรฐาน SEMI M1.2 / อ้างอิงไปยัง IEC62276 | |||||
ประเภทผิว | การเคลือบด้านเดียว / การเคลือบด้านสอง | ||||||
ด้านเคลือบ Ra | nm | <1.0nm หรือเฉพาะตามที่ขอ | |||||
หลักเกณฑ์ด้านหลัง | μm | ปริมาณทั่วไป 0.2-0.5μm หรือตามความต้องการ | |||||
ลักษณะ | การปนเปื้อน | ไม่มี | |||||
อนุภาค> 0.3μm | <= 30 | ||||||
ตราเลื่อย เส้นเส้น | ไม่มี | ||||||
แป้ง | ไม่มี | ||||||
ความแตกแยก, ร่องรอยของเลื่อย, คราบ | ไม่มี |
การสนับสนุนและบริการ:
เราให้การสนับสนุนทางเทคนิคและบริการให้กับลูกค้าของเราสําหรับ Fused Silica Wafer ทีมวิศวกรที่มีประสบการณ์ของเราสามารถช่วยคุณในการเลือกผลิตภัณฑ์, การแก้ไขปัญหา, และการบํารุงรักษาเรายังสามารถให้บริการคําตอบที่กําหนดเอง เพื่อตอบสนองความต้องการเฉพาะของคุณ.
เราให้การสนับสนุนทางเทคนิคและบริการที่ลึกซึ้งสําหรับ Fused Silica Wafer วิศวกรของเราสามารถตอบคําถามของคุณเกี่ยวกับรายละเอียดสินค้า, คุณสมบัติ, และการใช้งานพวกเขายังสามารถให้คําปรึกษาเกี่ยวกับการติดตั้งและบํารุงรักษาสินค้าเราสามารถจัดหาคําตอบตามความต้องการของคุณได้
ทีมงานทางเทคนิคของเราพร้อมที่จะช่วยคุณกับคําถามหรือปัญหาใด ๆ ที่คุณอาจมี เราให้บริการสนับสนุนทางเทคนิคและบริการฟรีสําหรับ Fused Silica Wafer โดยไม่มีความรับผิดชอบหากคุณต้องการความช่วยเหลือเพิ่มเติมเราสามารถจัดการเยี่ยมชมในสถานที่ได้
เราให้บริการด้านเทคนิคมากมาย รวมถึงการทดสอบและวิเคราะห์ผลิตภัณฑ์ การปรับปรุงกระบวนการ และการวิเคราะห์ความล้มเหลว เรายังสามารถให้การฝึกอบรมและการศึกษาด้านเทคนิคได้วิศวกรของเรามีความรู้และประสบการณ์ในเทคโนโลยีล่าสุด และสามารถให้คําตอบและคําแนะนําเพื่อช่วยให้คุณบรรลุผลที่ดีที่สุด.
เรามุ่งมั่นที่จะให้คุณด้วย การสนับสนุนทางเทคนิคและบริการคุณภาพสําหรับ Fused Silica Waferทีมวิศวกรที่มีประสบการณ์ของเราพร้อมที่จะช่วยคุณกับคําถามหรือปัญหาที่คุณอาจมีเราพยายามที่จะให้บริการที่ดีที่สุด
