350um Fused Silica Wafer Quartz Borosilicate Glass Carrier Wafers
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | BonTek |
ได้รับการรับรอง: | ISO:9001, ISO:14001 |
หมายเลขรุ่น: | ซิลิกาผสม, ควอตซ์หลอมรวม |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
---|---|
ราคา: | สามารถต่อรองได้ |
รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
เวลาการส่งมอบ: | 1-4 สัปดาห์ |
เงื่อนไขการชำระเงิน: | ที/ที |
สามารถในการผลิต: | 20000 ชิ้น / เดือน |
ข้อมูลรายละเอียด |
|||
วัสดุ: | เวเฟอร์แก้ว | พิมพ์: | ซิลิกาผสม, ควอตซ์ผสม, บอโรซิลิเกต, โซดาไลม์ |
---|---|---|---|
ยี่ห้อ: | Corning, Schott, โอฮาระ | เส้นผ่านศูนย์กลาง: | 3 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว 12 นิ้ว |
ความหนา: | 350um, 500um, 1000um | แบน: | 22 มม. 32.5 มม. 47.5 มม. 57.5 มม |
พื้นผิว: | DSP, SSP, DSL | ความหยาบ: | รา<1nm |
เน้น: | Fused Silica Borosilicate Glass Wafer,Fused Silica Wafer 350um,แผ่นเวเฟอร์ซิลิกาควอตซ์ที่หลอมละลาย |
รายละเอียดสินค้า

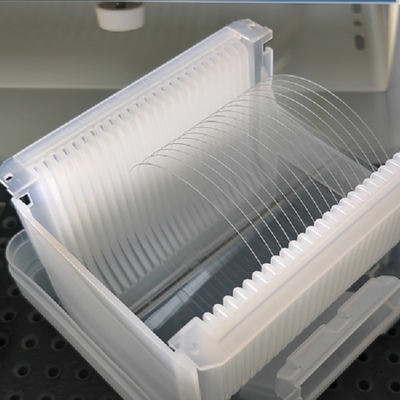

แผ่นเวเฟอร์แก้วบอโรซิลิเกตซิลิกาควอทซ์ผสมเป็นเวเฟอร์ตัวพา
เนื่องจากความหนาต่ำ เวเฟอร์บางจึงเสี่ยงต่อความเครียดและการแตกหักการบิดเบี้ยวของแผ่นเวเฟอร์ระหว่างการจัดการและการแปรรูปทำให้เกิดการสูญเสียผลผลิตสูง หรือแม้แต่ทำให้ไม่สามารถจัดการกับแผ่นเวเฟอร์ได้อีกซึ่งหมายความว่าจำเป็นต้องมีเทคโนโลยีการจัดการแผ่นเวเฟอร์แบบบางที่มีความยืดหยุ่นสูงในขนาดแผ่นเวเฟอร์และพื้นผิวแคเรียร์เวเฟอร์ต้องมีคุณสมบัติบางอย่าง เช่น ความทนทานเชิงกลทนต่อสารเคมีและอุณหภูมิสูงความคลาดเคลื่อนต่ำอย่างไม่น่าเชื่อ (รูปแบบความหนาลดลงถึง 1 ไมครอน);และการขยายตัวทางความร้อนที่ปรับให้เข้ากับวัสดุที่ใช้แล้ว เช่น แกลเลียมอาร์เซไนด์ (GaAs), อินเดียมฟอสไฟด์ (InP), ซิลิกอน (Si) หรือซิลิกอนคาร์ไบด์ (SiC)นอกจากนี้ บางครั้งเครื่องมือในการจัดการต้องเหมาะสมกับวัสดุ เช่น GaAs และ Si หรือแม้แต่รองรับ CMOS
เวเฟอร์ตัวพาระดับไฮเอนด์ที่ทำจากแก้ว ควอทซ์ หรือซิลิกอน สามารถตอบสนองความต้องการดังกล่าวได้แก้วและควอตซ์เป็นวัสดุที่ดีเยี่ยมสำหรับแผ่นเวเฟอร์ตัวพา เนื่องจากมีความคงตัวทางความร้อนและทนต่อกรดและสารเคมีอื่นๆสามารถตรวจสอบการยึดติดและการปลดพันธะจากเวเฟอร์ตัวพาแก้วและควอตซ์ได้ เนื่องจากมีความโปร่งใสนอกจากนี้ เวเฟอร์ตัวพาแก้วสามารถทำความสะอาดและนำกลับมาใช้ใหม่ได้ ซึ่งช่วยลดต้นทุนและรักษาสิ่งแวดล้อม
BonTekทำงานบนวัสดุแก้วและควอตซ์ที่หลากหลาย Fused Silica (JGS1,JGS2,JGS3, คอร์นนิ่ง7980), อีเกิล XG,ชอตต์BF33, Pyrex, MEMPax, B270, D263T, Zerodurเป็นต้น
วัสดุ |
ยูวีผสมซิลิกา, ควอตซ์ผสม (JGS1, JGS2, JGS3) |
||||||
ข้อมูลจำเพาะ |
หน่วย |
3” |
4” |
5" |
6" |
8" |
12" |
เส้นผ่านศูนย์กลาง (หรือสี่เหลี่ยมจัตุรัส) |
มม |
76.2 |
100 |
125 |
150 |
200 |
300 |
ค่าเผื่อ (±) |
มม |
<0.1~0.25 มม. |
|||||
ความหนาที่บางที่สุด |
มม |
>0.10 |
>0.10 |
>0.30 |
>0.30 |
>0.30 |
>0.50 |
แฟลตหลัก |
มม |
22 |
32.5 |
42.5 |
57.5/บาก |
รอยบาก |
รอยบาก |
LTV (5mmx5mm) |
µm |
<2 |
<2 |
<2 |
<2 |
<2 |
<10 |
TTV |
µm |
<8 |
<10 |
<15 |
<20 |
<30 |
<30 |
คันธนู |
µm |
±20 |
±25 |
±40 |
±40 |
±60 |
±60 |
วาร์ป |
µm |
<30 |
<40 |
<50 |
<50 |
<60 |
<60 |
PLTV(<0.5um) |
% |
≥95% (5 มม. * 5 มม.) |
|||||
การส่งผ่าน |
|
UV, Optical, IR หรือตัวเลือกที่กำหนดเอง |
|||||
การปัดเศษขอบ |
มม |
สอดคล้องกับมาตรฐาน SEMI M1.2/อ้างอิงถึงIEC62276 |
|||||
ประเภทพื้นผิว |
|
ด้านเดียวขัด/ด้านคู่ขัด |
|||||
ขัดด้านRa |
นาโนเมตร |
<1.0nm หรือเฉพาะตามที่ร้องขอ |
|||||
เกณฑ์ด้านหลัง |
µm |
ทั่วไปคือ 0.2-0.5µm หรือตามที่กำหนดเอง |
|||||
รูปร่าง |
การปนเปื้อน |
ไม่มี |
|||||
อนุภาค>0.3µm |
<=30 |
||||||
เครื่องหมายเลื่อย striations |
ไม่มี |
||||||
เกา |
ไม่มี |
||||||
รอยแตก รอยเลื่อย คราบ |
ไม่มี |
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
