การปลดล็อกลิเธียมแทนทาเลตบนฉนวน (LTOI) สำหรับการใช้งานโทนิคขั้นสูง
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | BonTek |
ได้รับการรับรอง: | ISO:9001, ISO:14001 |
หมายเลขรุ่น: | LNOI เวเฟอร์ |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 25 ชิ้น |
---|---|
ราคา: | $2000/pc |
รายละเอียดการบรรจุ: | ตลับเทป/ กระปุก ซีลสูญญากาศ |
เวลาการส่งมอบ: | 1-4 สัปดาห์ |
เงื่อนไขการชำระเงิน: | ที/ที |
สามารถในการผลิต: | 50,000 ชิ้น/เดือน |
ข้อมูลรายละเอียด |
|||
ผลิตภัณฑ์: | LiTaO3 บนฉนวน | เส้นผ่านศูนย์กลาง: | 4 นิ้ว, Φ100มม |
---|---|---|---|
ชั้นบนสุด: | ลิเธียมแทนทาเลต | ความหนาสูงสุด: | 300~600นาโนเมตร |
ไข้แดด: | SiO2 เทอร์มอลออกไซด์ | ความหนาของฉนวน: | 2000±15nm; 2000±15nm; 3000±50nm; 3000 ± 50nm; 4700±100nm 4700± |
พื้นผิว: | ซิลิคอนเวเฟอร์ | แอปพลิเคชัน: | ท่อนำคลื่นแสงและท่อนำคลื่นไมโครเวฟ |
เน้น: | โทนิคลิเธียมแทนทาเลตบนฉนวน,LTOI Piezoelectric Wafer |
รายละเอียดสินค้า
ปลดล็อกศักยภาพของลิเธียมแทนทาเลตบนฉนวน (LTOI) สำหรับการใช้งานโทนิคขั้นสูง

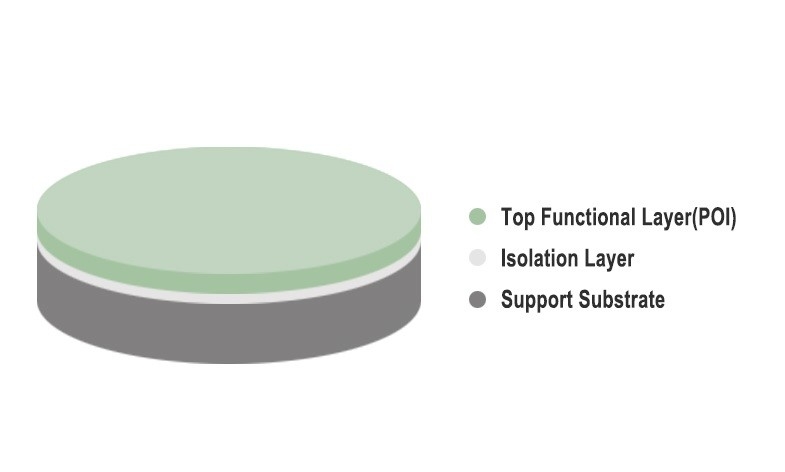

LTOI ย่อมาจากลิเธียมแทนทาเลตบนฉนวน เป็นเทคโนโลยีพื้นผิวเฉพาะที่ใช้ในสาขาโฟโตนิกส์แบบบูรณาการโดยเกี่ยวข้องกับการถ่ายโอนชั้นบางๆ ของผลึกลิเธียมแทนทาเลต (LiTaO3) ลงบนพื้นผิวที่เป็นฉนวน ซึ่งโดยทั่วไปคือซิลิกอนไดออกไซด์ (SiO2) หรือซิลิกอนไนไตรด์ (Si3N4)ซับสเตรต LTOI มีข้อได้เปรียบที่ไม่เหมือนใครสำหรับการพัฒนาอุปกรณ์โทนิคขนาดกะทัดรัดและประสิทธิภาพสูง
พื้นผิว LTOI ถูกสร้างขึ้นผ่านกระบวนการพันธะ โดยชั้นบางๆ ของผลึกลิเธียมแทนทาเลตจะถูกถ่ายโอนไปยังซับสเตรตที่เป็นฉนวนกระบวนการนี้สามารถทำได้ด้วยเทคนิคต่างๆ รวมถึงการเชื่อมด้วยแผ่นเวเฟอร์หรือการตัดด้วยไอออน เพื่อให้มั่นใจว่ามีการยึดเกาะที่แน่นแฟ้นระหว่างชั้น
พื้นผิว LTOI มีข้อได้เปรียบเฉพาะสำหรับการใช้งานโทนิคขั้นสูงการใช้ประโยชน์ในโมดูเลเตอร์อิเล็กโทรออปติก ท่อนำคลื่น อุปกรณ์ออปติกแบบไม่เชิงเส้น เซ็นเซอร์ ควอนตัมโฟโตนิกส์ และวงจรโฟโตนิกแบบบูรณาการ แสดงให้เห็นถึงการใช้งานที่หลากหลายและศักยภาพในการผลักดันขอบเขตของเทคโนโลยีโฟโตนิกส์แบบรวม
LTOI เวเฟอร์ | |||
โครงสร้าง | LiTaO3 / SiO2/ สี | LTV/PLTV | < 1.5 ไมครอน ( 5∗5 มม2) / 95% |
เส้นผ่านศูนย์กลาง | Φ100 ± 0.2 มม | การยกเว้นขอบ | 5 มม |
ความหนา | 500 ± 20 ไมครอน | โค้งคำนับ | ภายใน 50 ม.ม |
ความยาวแบนหลัก | 47.5 ± 2 มม 57.5 ± 2 มม |
ตัดแต่งขอบ | 2 ± 0.5 มม |
เวเฟอร์เอียง | ประเภท R | ด้านสิ่งแวดล้อม | Rohs 2.0 |
เลเยอร์ LT สูงสุด | |||
ความหนาเฉลี่ย | 400/600±10 นาโนเมตร | ความสม่ำเสมอ | < 40nm @ 17 คะแนน |
ดัชนีหักเห | ไม่ใช่ > 2.2800, ne < 2.2100 @ 633 นาโนเมตร | ปฐมนิเทศ | แกน Z ± 0.3° |
ระดับ | ออปติคัล | พื้นผิวรา | < 0.5 นาโนเมตร |
ข้อบกพร่อง | >1 มม. ไม่มี; ≦1 มม. ภายใน 300 ทั้งหมด |
การเคลือบ | ไม่มี |
เกา | >1 ซม. ไม่มี; ≦1 ซม. ภายใน 3 |
ป.แฟลต | ตั้งฉากกับแกน +Y ± 1° |
การแยก SiO2ชั้น | |||
ความหนาเฉลี่ย | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | ความสม่ำเสมอ | < ±1% @17 คะแนน |
เยี่ยมวิธี | เทอร์มอลออกไซด์ | ดัชนีหักเห | 1.45-1.47 @ 633 นาโนเมตร |
พื้นผิว | |||
วัสดุ | ศรี | ปฐมนิเทศ | <100> ± 1° |
ปฐมนิเทศแบน | <110> ± 1° | ความต้านทาน | > 10 กิโลโอห์ม·ซม |
การปนเปื้อนด้านหลัง | ไม่มีคราบที่มองเห็นได้ | ด้านหลัง | จำหลัก |
