เวเฟอร์ LNOI ขนาด 4 นิ้วบรรลุการรวมโฟโตนิกขนาดกะทัดรัด
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | LNOI เวเฟอร์ |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 25 ชิ้น |
|---|---|
| ราคา: | $2000/pc |
| รายละเอียดการบรรจุ: | ตลับเทป/ กระปุก ซีลสูญญากาศ |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 50,000 ชิ้น/เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | LiNbO3 บนฉนวน | เส้นผ่านศูนย์กลาง: | 4 นิ้ว, Φ100มม |
|---|---|---|---|
| ชั้นบนสุด: | ลิเธียมไนโอเบต | ความหนาสูงสุด: | 300~600นาโนเมตร |
| ไข้แดด: | SiO2 เทอร์มอลออกไซด์ | ความหนาของฉนวน: | 2000±15nm; 2000±15nm; 3000±50nm; 3000 ± 50nm; 4700±100nm 4700± |
| พื้นผิว: | ซิลิคอน | แอปพลิเคชัน: | ท่อนำคลื่นแสงและท่อนำคลื่นไมโครเวฟ |
| เน้น: | LNOI Piezoelectric Wafer,4 นิ้ว LNOI Wafer,300nm LiNbO3 บนฉนวน |
||
รายละเอียดสินค้า
บรรลุการรวมโฟโตนิกขนาดกะทัดรัดด้วยเวเฟอร์ LNOI ขนาด 4 นิ้ว
LNOI ย่อมาจาก Lithium Niobate on Insulator ซึ่งเป็นเทคโนโลยีซับสเตรตเฉพาะที่ใช้ในด้านโฟโตนิกส์แบบบูรณาการซับสเตรต LNOI ถูกสร้างขึ้นโดยการถ่ายโอนชั้นบางๆ ของผลึกลิเธียมไนโอเบต (LiNbO3) ไปบนซับสเตรตที่เป็นฉนวน ซึ่งโดยทั่วไปคือซิลิกอนไดออกไซด์ (SiO2) หรือซิลิกอนไนไตรด์ (Si3N4)เทคโนโลยีนี้มีข้อได้เปรียบที่ไม่เหมือนใครสำหรับการพัฒนาอุปกรณ์โทนิคขนาดกะทัดรัดและประสิทธิภาพสูง
การประดิษฐ์พื้นผิว LNOI เกี่ยวข้องกับการเชื่อมชั้นบางๆ ของ LiNbO3 เข้ากับชั้นฉนวนโดยใช้เทคนิคต่างๆ เช่น การเชื่อมด้วยแผ่นเวเฟอร์หรือการตัดด้วยไอออนซึ่งส่งผลให้เกิดโครงสร้างที่ LiNbO3 ถูกแขวนไว้บนพื้นผิวที่ไม่นำไฟฟ้า ทำให้มีการแยกทางไฟฟ้าและลดการสูญเสียท่อนำคลื่นแสง
การประยุกต์ใช้ LNOI:
- โฟโตนิกส์แบบบูรณาการ
- การสื่อสารด้วยแสง
- การตรวจจับและมาตรวิทยา
- ควอนตัมออปติก
| LNOI เวเฟอร์ | |||

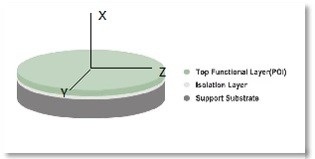

| โครงสร้าง | LN / SiO2/ สี | LTV/PLTV | < 1.5 ไมครอน ( 5∗5 มม2) / 95% |
| เส้นผ่านศูนย์กลาง | Φ100 ± 0.2 มม | การยกเว้นขอบ | 5 มม |
| ความหนา | 500 ± 20 ไมครอน | โค้งคำนับ | ภายใน 50 ม.ม |
| ความยาวแบนหลัก | 47.5 ± 2 มม 57.5 ± 2 มม |
ตัดแต่งขอบ | 2 ± 0.5 มม |
| เวเฟอร์เอียง | ประเภท R | ด้านสิ่งแวดล้อม | Rohs 2.0 |
| เลเยอร์ LN สูงสุด | |||
| ความหนาเฉลี่ย | 400/600±10 นาโนเมตร | ความสม่ำเสมอ | < 40nm @ 17 คะแนน |
| ดัชนีหักเห | ไม่ใช่ > 2.2800, ne < 2.2100 @ 633 นาโนเมตร | ปฐมนิเทศ | แกน X ± 0.3° |
| ระดับ | ออปติคัล | พื้นผิวรา | < 0.5 นาโนเมตร |
| ข้อบกพร่อง | >1 มม. ไม่มี; ≦1 มม. ภายใน 300 ทั้งหมด |
การเคลือบ | ไม่มี |
| เกา | >1 ซม. ไม่มี; ≦1 ซม. ภายใน 3 |
ป.แฟลต | ตั้งฉากกับแกน +Y ± 1° |
| การแยก SiO2ชั้น | |||
| ความหนาเฉลี่ย | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | ความสม่ำเสมอ | < ±1% @17 คะแนน |
| เยี่ยมวิธี | เทอร์มอลออกไซด์ | ดัชนีหักเห | 1.45-1.47 @ 633 นาโนเมตร |
| พื้นผิว | |||
| วัสดุ | ศรี | ปฐมนิเทศ | <100> ± 1° |
| ปฐมนิเทศแบน | <110> ± 1° | ความต้านทาน | > 10 กิโลโอห์ม·ซม |
| การปนเปื้อนด้านหลัง | ไม่มีคราบที่มองเห็นได้ | ด้านหลัง | จำหลัก |
