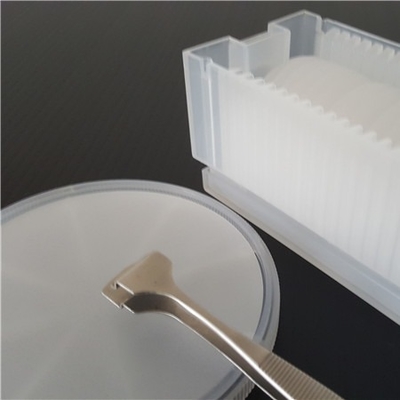

C Plane เวเฟอร์ผลึกเดี่ยวไพลินขัดเงา 2 นิ้ว 0001 430um
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001 |
| หมายเลขรุ่น: | ไพลิน (Al2O3) |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | เทปคาสเซ็ท, Jar, Film package |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | ไพลิน | การเจริญเติบโต: | วิธีไคโรปูลอส |
|---|---|---|---|
| จุดหลอมเหลว: | 2040 องศาเซลเซียส | การนำความร้อน: | 27.21 W/(m x K) ที่ 300 K |
| ซีทีอี: | 5.6 x 10 -6 /K (parallel C-axis); 5.6 x 10 -6 /K (แกน C ขนานกัน); 5.0 (perpendicula | ความแข็ง: | หัวกัด 2,000 กก./มม. 2 พร้อมหัวกด 2,000 ก |
| ความจุความร้อนจำเพาะ: | 419 เจ/(กก. x ส) | ค่าคงที่ไดอิเล็กตริก: | 11.5 (แกน C ขนานกัน) 9.4 (แกน C ตั้งฉาก) ที่ 1MHz |
| เน้น: | เวเฟอร์คริสตัลเดี่ยวแซฟไฟร์ขัดเงา,เวเฟอร์คริสตัลเดี่ยวระนาบ C,เวเฟอร์ซับสเตรตแซฟไฟร์ขนาด 2 นิ้ว |
||
รายละเอียดสินค้า
เครื่องบิน C ขนาด 2 นิ้ว 0001 430um เวเฟอร์คริสตัลเดี่ยวแซฟไฟร์เวเฟอร์ขัดเงา
แซฟไฟร์เป็นผลึกเดี่ยวของอลูมินาและเป็นวัสดุที่แข็งเป็นอันดับสองในธรรมชาติรองจากเพชรแซฟไฟร์มีการส่งผ่านแสงที่ดี มีความแข็งแรงสูง ต้านทานการชน ต้านทานการสึกหรอ ต้านทานการกัดกร่อน และทนต่ออุณหภูมิสูงและความดันสูง ความเข้ากันได้ทางชีวภาพ เป็นวัสดุตั้งต้นที่เหมาะสำหรับการผลิตอุปกรณ์เซมิคอนดักเตอร์ออปโตอิเล็กทรอนิกส์ คุณสมบัติทางไฟฟ้าของแซฟไฟร์ทำให้มันกลายเป็นซับสเตรต วัสดุสำหรับการผลิต LED สีขาวและสีน้ำเงิน

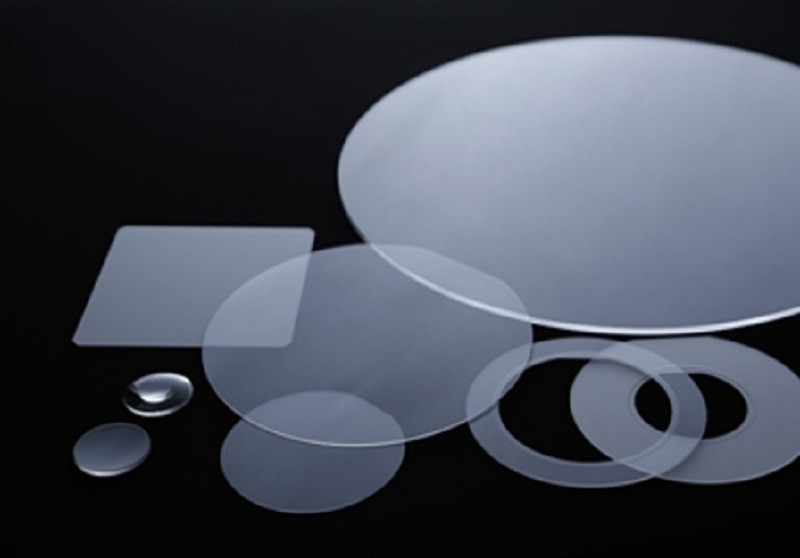

บริษัทของเรามีความหนาในการผลิตระยะยาว ≧0.1 มม. ขนาดรูปร่าง ≧Φ2" แผ่นเวเฟอร์แซฟไฟร์ความแม่นยำสูง นอกเหนือจากขนาดปกติ Φ2 ", Φ4", Φ6 ", Φ8" ขนาดอื่นๆ สามารถปรับแต่งได้ โปรดติดต่อพนักงานขายของเรา
| รายการ | C-plane 2 นิ้ว (0001) 430μm Sapphire Wafers | |
| วัสดุคริสตัล | 99,999%, ความบริสุทธิ์สูง, โมโนคริสตัลไลน์ Al2O3 | |
| ระดับ | Prime พร้อม Epi | |
| การวางแนวพื้นผิว | เครื่องบินซี(0001) | |
| มุมเยื้องระนาบ C ไปทางแกน M 0.2 +/- 0.1° | ||
| เส้นผ่านศูนย์กลาง | 50.8 มม. +/- 0.1 มม | |
| ความหนา | 430 ไมโครเมตร +/- 25 ไมโครเมตร | |
| ปฐมนิเทศแบน | ระนาบ A (11-20) +/- 0.2° | |
| ความยาวแบนหลัก | 16.0 มม. +/- 1.0 มม | |
| ด้านเดียวขัด | พื้นผิวด้านหน้า | Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM) |
| (สสส.) | พื้นผิวด้านหลัง | พื้นละเอียด Ra = 0.8 μm ถึง 1.2 μm |
| สองด้านขัด | พื้นผิวด้านหน้า | Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM) |
| (ดีเอสพี) | พื้นผิวด้านหลัง | Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM) |
| ทีทีวี | < 10 ไมครอน | |
| โค้งคำนับ | < 10 ไมครอน | |
| วาร์ป | < 10 ไมครอน | |
| การทำความสะอาด/บรรจุภัณฑ์ | การทำความสะอาดห้องคลีนรูมคลาส 100 และบรรจุภัณฑ์สูญญากาศ | |
| 25 ชิ้นในบรรจุภัณฑ์ตลับเดียวหรือบรรจุภัณฑ์ชิ้นเดียว | ||
| คุณสมบัติทางแสงของแซฟไฟร์ Al2O3 | |
|
ช่วงการส่งข้อมูล |
0.17 ถึง 5.5 ไมครอน |
|
ดัชนีการหักเหของแสง |
1.75449 (o) 1.74663 (e) ที่ 1.06 ไมครอน |
|
การสูญเสียการสะท้อนแสง |
ที่ 1.06 ไมครอน (2 พื้นผิว) สำหรับ o-ray - 11.7%;สำหรับ e-ray - 14.2% |
|
ดัชนีการดูดซึม |
0.3 x 10-3 ซม.-1 ที่ 2.4 ไมครอน |
|
dN/dT |
13.7 x 10-6 ที่ 5.4 ไมครอน |
|
dn/dm = 0 |
1.5 ไมครอน |
| คุณสมบัติทางกายภาพของแซฟไฟร์ Al2O3 | |
|
ความหนาแน่น |
3.97 ก./ซม3 |
|
จุดหลอมเหลว |
2040 องศาเซลเซียส |
|
การนำความร้อน |
27.21 W/(mx K) ที่ 300 K |
|
การขยายตัวทางความร้อน |
5.6 x 10-6/K (แกน C ขนานกัน) & 5.0 (แกน C ตั้งฉาก) x 10-6/เค |
|
ความแข็ง |
น็อบ 2,000 กก./มม2หัวกด 2000g |
|
ความจุความร้อนจำเพาะ |
419 เจ/(กก. x ส) |
|
ค่าคงที่ไดอิเล็กตริก |
11.5 (แกน C ขนานกัน) 9.4 (แกน C ตั้งฉาก) ที่ 1MHz |
|
โมดูลัสของ Young (E) |
335 เกรดเฉลี่ย |
|
โมดูลัสเฉือน (G) |
148.1 เกรดเฉลี่ย |
|
โมดูลัสจำนวนมาก (K) |
240 เกรดเฉลี่ย |
|
ค่าสัมประสิทธิ์ยืดหยุ่น |
ค11=496 ค12=164 ค13=115 |
|
ขีด จำกัด ยืดหยุ่นที่ชัดเจน |
275 MPa (40,000 psi) |
|
อัตราส่วนปัวซอง |
0.25 |
|
ปฐมนิเทศ |
ระนาบ R, ระนาบ C, ระนาบ A, ระนาบ M หรือการวางแนวที่ระบุ |
|
ความอดทนในการปฐมนิเทศ |
± 0.3° |
|
เส้นผ่านศูนย์กลาง |
2 นิ้ว 3 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว หรืออื่นๆ |
|
ความอดทนเส้นผ่านศูนย์กลาง |
0.1 มม. สำหรับ 2 นิ้ว, 0.2 มม. สำหรับ 3 นิ้ว, 0.3 มม. สำหรับ 4 นิ้ว, 0.5 มม. สำหรับ 6 นิ้ว |
|
ความหนา |
0.25 มม. 0.33 มม. 0.43 มม. 0.65 มม. 1 มม. หรืออื่น ๆ |
|
ความทนทานต่อความหนา |
25μm |
|
ความยาวแบนหลัก |
16.0±1.0 มม. สำหรับ 2 นิ้ว, 22.0±1.0 มม. สำหรับ 3 นิ้ว, 30.0±1.5 มม. สำหรับ 4 นิ้ว, 47.5/50.0±2.0 มม. สำหรับ 6 นิ้ว |
|
ปฐมนิเทศแบน |
ระนาบ A (1 1-2 0 ) ± 0.2°;ระนาบ C (0 0-0 1 ) ± 0.2°, แกน C ที่คาดการณ์ไว้ 45 +/- 2° |
|
ทีทีวี |
≤10µm สำหรับ 2 นิ้ว, ≤15µm สำหรับ 3 นิ้ว, ≤20µm สำหรับ 4 นิ้ว, ≤25µm สำหรับ 6 นิ้ว |
|
โค้งคำนับ |
≤10µm สำหรับ 2 นิ้ว, ≤15µm สำหรับ 3 นิ้ว, ≤20µm สำหรับ 4 นิ้ว, ≤25µm สำหรับ 6 นิ้ว |
|
พื้นผิวด้านหน้า |
Epi-Polished (Ra< 0.3nm สำหรับ C-plane, 0.5nm สำหรับการวางแนวอื่นๆ) |
|
พื้นผิวด้านหลัง |
พื้นละเอียด (Ra=0.6μm~1.4μm) หรือขัดเงา Epi |
|
บรรจุภัณฑ์ |
บรรจุในสภาพแวดล้อมห้องสะอาดระดับ 100 |
