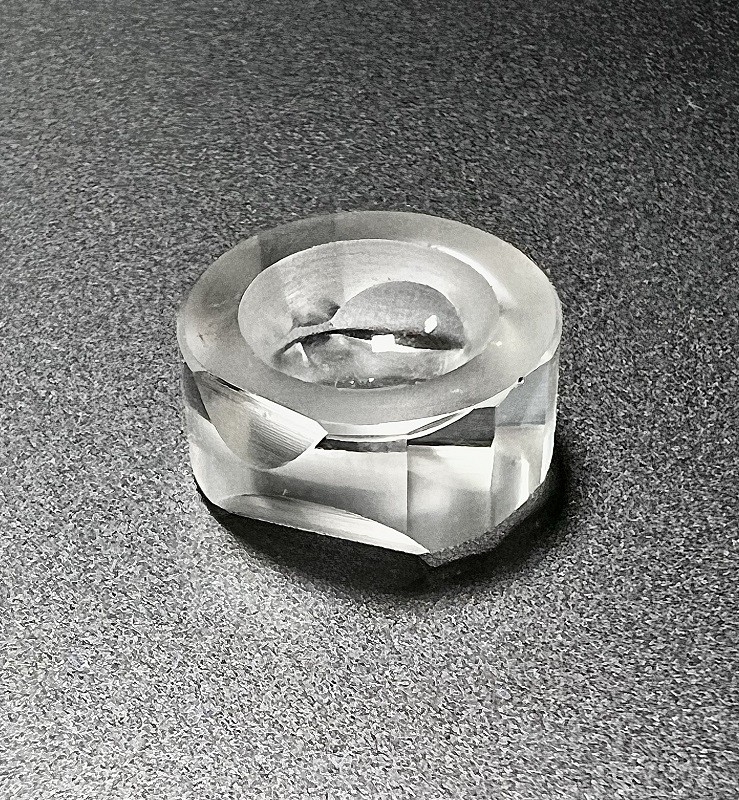

AT ตัดฝาท้ายควอตซ์เคลือบสำหรับเซ็นเซอร์ความดันโหมดเฉือนความหนา

AT ตัดส่วนท้ายควอตซ์เคลือบสำหรับเซ็นเซอร์ความดันโหมดเฉือนความหนา

โหมดดูอัลความหนา-เฉือน เซ็นเซอร์ความดันใช้ในอุตสาหกรรมน้ำมันและก๊าซวัดทั้งความดันและอุณหภูมิและให้ความละเอียดที่เพิ่มขึ้นจากการออกแบบก่อนหน้านี้ช่วงและความไวสำหรับการออกแบบเซ็นเซอร์ความดันควอตซ์ถูกกำหนดโดยขนาดตัวสะท้อนเสียงและส่วนปลาย และการวางแนวผลึกศาสตร์วัตถุประสงค์ด้านประสิทธิภาพสำหรับการออกแบบรวมถึงความสามารถในการทนต่อการหมุนเวียนซ้ำๆ ไปจนถึงแรงดันที่เกินขนาดเต็ม (5,000 psig หรือ 34.474 x lo6 Pa) ที่อุณหภูมิสูงสุดวัตถุประสงค์ด้านประสิทธิภาพเพิ่มเติมสำหรับเซนเซอร์ ได้แก่ ความแม่นยำที่ดีกว่า &0.025% ของความดันเต็มสเกล ความสามารถในการทำซ้ำได้ดีกว่า &0.015% ของสเกลเต็ม และความละเอียดดีกว่า 0.01 psi (68.95 Pa)

คุณลักษณะเฉพาะของการออกแบบคือพื้นที่ปิดผนึกขนาดใหญ่เพื่อลดความเครียดที่ส่งผ่านข้อต่อไปยังเครื่องสะท้อนเสียงติดกับหน้าซีล ผนังกระบอกสูบจะเรียวออกจากศูนย์กลางของรูกระบอกสูบ ลดความหนาของผนังกระบอกสูบและเพิ่มรัศมีการเจาะด้านในการออกแบบฝาท้ายที่กลับเข้ามาใหม่ใช้ผนังกระบอกสูบที่หนาขึ้นที่ส่วนต่อประสานเสียงเพื่อลดแรงเค้นที่ข้อต่อและผนังกระบอกสูบที่บางลงห่างจากข้อต่อเพื่อลดความแข็งของฝาปิดท้ายและเพิ่มความไว

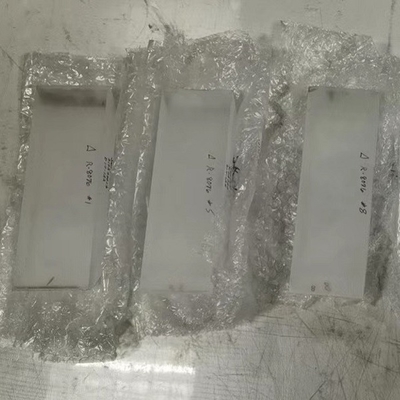

BonTek สามารถจัดหาส่วนปลายของควอตซ์และตัวสะท้อนของควอตซ์ ซึ่งทั้งสองอย่างนี้เป็นโหมดเฉือนความหนาของ AT-Cut
