Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน

Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: BonTek
ได้รับการรับรอง: ISO:9001
หมายเลขรุ่น: ไพลิน (Al2O3)

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: เทปคาสเซ็ท, Jar, Film package
เวลาการส่งมอบ: 1-4 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,000 ชิ้น / เดือน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: หน้าต่างแซฟไฟร์ การเจริญเติบโต: วิธีไคโรปูลอส
จุดหลอมเหลว: 2040 องศาเซลเซียส การนำความร้อน: 27.21 W/(m x K) ที่ 300 K
การขยายตัวทางความร้อน: 5.6 x 10 -6 /K (แกน C ขนาน) & 5.0 (แกน C ตั้งฉาก) x 10 -6 /K ความแข็ง: หัวกัด 2,000 กก./มม. 2 พร้อมหัวกด 2,000 ก
ความจุความร้อนจำเพาะ: 419 เจ/(กก. x ส) ค่าคงที่ไดอิเล็กตริก: 11.5 (แกน C ขนานกัน) 9.4 (แกน C ตั้งฉาก) ที่ 1MHz
เน้น:

เซมิคอนดักเตอร์เวเฟอร์เพียโซอิเล็กทริก

,

เวเฟอร์เพียโซอิเล็กทริกของ Windows ไพลิน

,

เวเฟอร์ไพลินที่ทนต่อการขีดข่วน

รายละเอียดสินค้า

เซมิคอนดักเตอร์เวเฟอร์แซฟไฟร์ ไพลินวินโดวส์เพียโซอิเล็กทริกเวเฟอร์



แซฟไฟร์เป็นวัสดุที่มีการผสมผสานระหว่างคุณสมบัติทางกายภาพ เคมี และออปติกที่เป็นเอกลักษณ์ ซึ่งทำให้ทนทานต่ออุณหภูมิสูง ความร้อนช็อก การกัดเซาะของน้ำและทราย และการขีดข่วนเป็นวัสดุหน้าต่างที่เหนือกว่าสำหรับการใช้งาน IR จำนวนมากตั้งแต่ 3µm ถึง 5µmซับสเตรตแซฟไฟร์ระนาบ C ถูกนำมาใช้อย่างแพร่หลายเพื่อสร้างสารประกอบ III-V และ II-VI เช่น GaN สำหรับ LED สีน้ำเงินและเลเซอร์ไดโอด ในขณะที่ซับสเตรตแซฟไฟร์ระนาบ R ใช้สำหรับการสะสมตัวของซิลิคอนแบบเฮเทอโร-อีปิแทกเชียลสำหรับการใช้งานไอซีไมโครอิเล็กทรอนิกส์

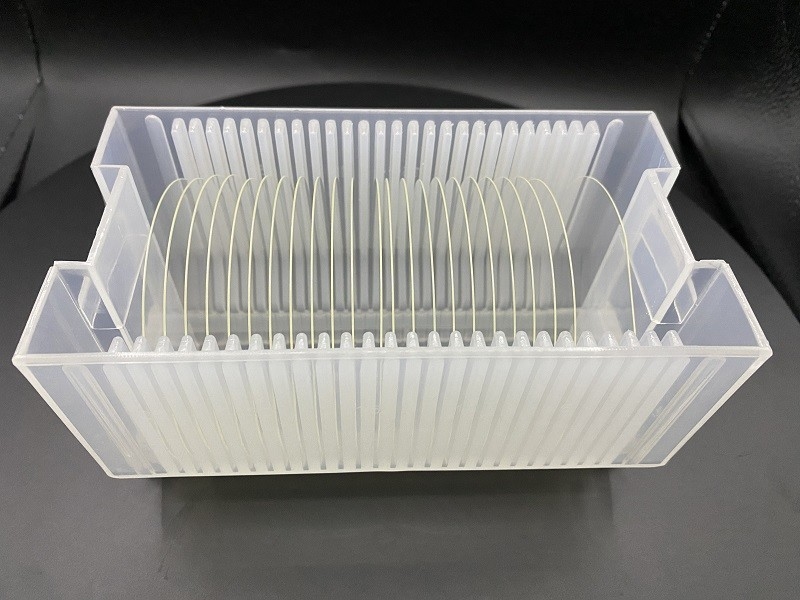

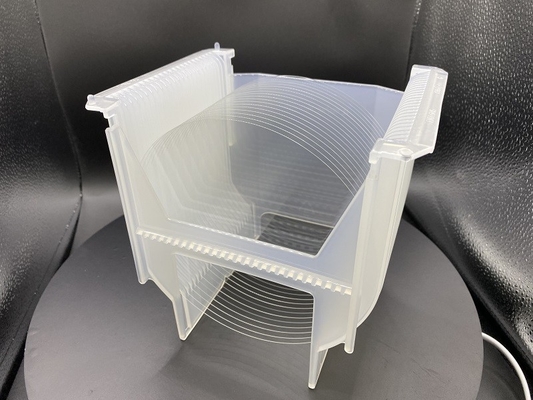

Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน 0Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน 1Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน 2



รายการ

C-plane ขนาด 3 นิ้ว (0001) 500μm Sapphire Wafers

วัสดุคริสตัล

99,999%, ความบริสุทธิ์สูง, โมโนคริสตัลไลน์ Al2O3

ระดับ

Prime พร้อม Epi

การวางแนวพื้นผิว

เครื่องบินซี(0001)

มุมเยื้องระนาบ C ไปทางแกน M 0.2 +/- 0.1°

เส้นผ่านศูนย์กลาง

76.2 มม. +/- 0.1 มม

ความหนา

500 ไมโครเมตร +/- 25 ไมโครเมตร

ปฐมนิเทศแบน

ระนาบ A (11-20) +/- 0.2°

ความยาวแบนหลัก

22.0 มม. +/- 1.0 มม

ด้านเดียวขัด

พื้นผิวด้านหน้า

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

(สสส.)

พื้นผิวด้านหลัง

พื้นละเอียด Ra = 0.8 μm ถึง 1.2 μm

สองด้านขัด

พื้นผิวด้านหน้า

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

(ดีเอสพี)

พื้นผิวด้านหลัง

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

ทีทีวี

< 15 ไมครอน

คันธนู

< 15 ไมครอน

วาร์ป

< 15 ไมครอน

การทำความสะอาด/บรรจุภัณฑ์

การทำความสะอาดห้องคลีนรูมคลาส 100 และบรรจุภัณฑ์สูญญากาศ

25 ชิ้นในบรรจุภัณฑ์ตลับเดียวหรือบรรจุภัณฑ์ชิ้นเดียว



รายการ

แซฟไฟร์เวเฟอร์ขนาด 4 นิ้ว (0001) 650μm

วัสดุคริสตัล

99,999%, ความบริสุทธิ์สูง, โมโนคริสตัลไลน์ Al2O3

ระดับ

Prime พร้อม Epi

การวางแนวพื้นผิว

เครื่องบินซี(0001)

มุมเยื้องระนาบ C ไปทางแกน M 0.2 +/- 0.1°

เส้นผ่านศูนย์กลาง

100.0 มม. +/- 0.1 มม

ความหนา

650 ไมโครเมตร +/- 25 ไมโครเมตร

ปฐมนิเทศแบน

ระนาบ A (11-20) +/- 0.2°

ความยาวแบนหลัก

30.0 มม. +/- 1.0 มม

ด้านเดียวขัด

พื้นผิวด้านหน้า

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

(สสส.)

พื้นผิวด้านหลัง

พื้นละเอียด Ra = 0.8 μm ถึง 1.2 μm

สองด้านขัด

พื้นผิวด้านหน้า

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

(ดีเอสพี)

พื้นผิวด้านหลัง

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

ทีทีวี

< 20 ไมครอน

คันธนู

< 20 ไมครอน

วาร์ป

< 20 ไมครอน

การทำความสะอาด/บรรจุภัณฑ์

การทำความสะอาดห้องคลีนรูมคลาส 100 และบรรจุภัณฑ์สูญญากาศ

25 ชิ้นในบรรจุภัณฑ์ตลับเดียวหรือบรรจุภัณฑ์ชิ้นเดียว



รายการ

C-plane ขนาด 6 นิ้ว (0001) 1300μm Sapphire Wafers

วัสดุคริสตัล

99,999%, ความบริสุทธิ์สูง, โมโนคริสตัลไลน์ Al2O3

ระดับ

Prime พร้อม Epi

การวางแนวพื้นผิว

เครื่องบินซี(0001)

มุมเยื้องระนาบ C ไปทางแกน M 0.2 +/- 0.1°

เส้นผ่านศูนย์กลาง

150.0 มม. +/- 0.2 มม

ความหนา

1300 ไมโครเมตร +/- 25 ไมโครเมตร

ปฐมนิเทศแบน

ระนาบ A (11-20) +/- 0.2°

ความยาวแบนหลัก

47.0 มม. +/- 1.0 มม

ด้านเดียวขัด

พื้นผิวด้านหน้า

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

(สสส.)

พื้นผิวด้านหลัง

พื้นละเอียด Ra = 0.8 μm ถึง 1.2 μm

สองด้านขัด

พื้นผิวด้านหน้า

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

(ดีเอสพี)

พื้นผิวด้านหลัง

Epi-polish, Ra < 0.2 นาโนเมตร (โดย AFM)

ทีทีวี

< 25 ไมครอน

คันธนู

< 25 ไมครอน

วาร์ป

< 25 ไมครอน

การทำความสะอาด/บรรจุภัณฑ์

การทำความสะอาดห้องคลีนรูมคลาส 100 และบรรจุภัณฑ์สูญญากาศ

25 ชิ้นในบรรจุภัณฑ์ตลับเดียวหรือบรรจุภัณฑ์ชิ้นเดียว



Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน 3



การตรวจสอบการยอมรับ

Sapphire Windows Piezoelectric Wafer Semiconductor ทนต่อการขีดข่วน 4
