AT SC Round Cut Quartz Crystal Blanks มาตรฐาน IEEE การหมุนเดี่ยว / คู่สำหรับ TCXO
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:14001 |
| หมายเลขรุ่น: | ผลึกคริสตัลเดี่ยว |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

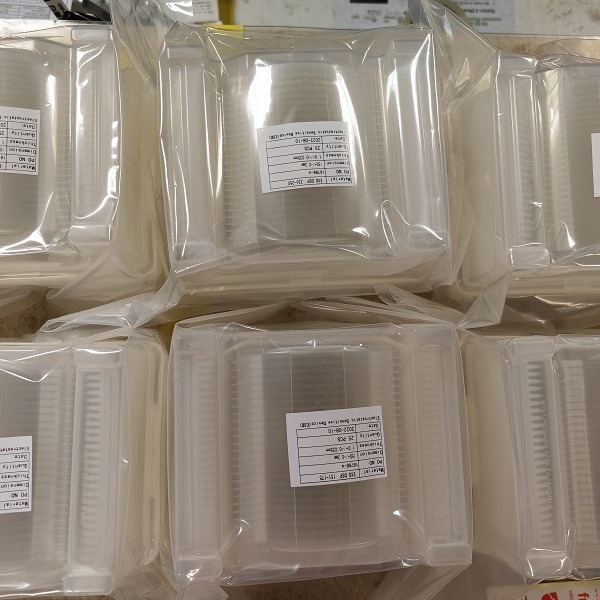

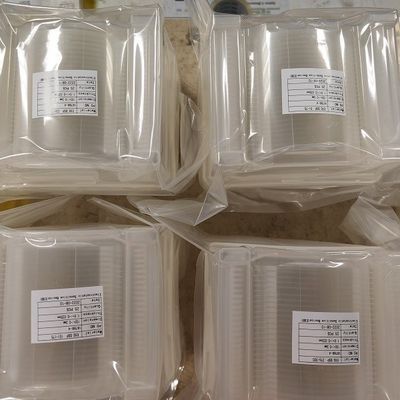

| รายละเอียดการบรรจุ: | Cassette / Jar ใส่ในกล่องที่มีโฟม PE |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 200,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | คริสตัลควอตซ์ที่เพาะเลี้ยง | ความหนา / ความถี่: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| ปฐมนิเทศ: | ST-ตัด, AT-ตัด | เส้นผ่านศูนย์กลาง: | Φ3นิ้ว 4นิ้ว 6นิ้ว |
| มิติ: | Φ8มม. 10มม. 20×20มม. เป็นต้น | ออร์ด: | Fundamental; พื้นฐาน; 3rd Overtone; โอเวอร์โทนที่ 3; 5th Overtone |
| พื้นผิว: | ขัด, ตัก, จำหลัก | ไดออปตริก: | พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออพตริก～15 ไดออพตริก |
| เน้น: | ช่องว่างคริสตัลควอตซ์ตัดกลม I,AT SC คริสตัลควอตซ์ตัดเอง,ช่องว่างคริสตัลควอตซ์หมุนคู่ |
||
รายละเอียดสินค้า
AT ST Cut ควอตซ์คริสตัลกลมช่องว่างและเวเฟอร์
วัสดุเพียโซอิเล็กทริกแสดงประจุไฟฟ้าที่เกี่ยวข้องกับทิศทางเมื่ออยู่ภายใต้แรงดัน และในทางกลับกัน ประจุไฟฟ้าทำให้เกิดแรงที่สัมพันธ์กับทิศทางขึ้นภายในวัสดุการใช้สนามไฟฟ้ากระแสสลับจะทำให้วัสดุสั่นสะเทือนและสะท้อนทางกลไกในเวลาต่อมาความถี่ของการสั่นพ้องทางกลจะถูกกำหนดโดยขนาดทางกายภาพของวัสดุ 'มุมตัด' ที่สัมพันธ์กับแกนผลึกของผลึกโมโนผลึกดั้งเดิม อุณหภูมิแวดล้อม และผลกระทบจากการปรับเปลี่ยนใดๆ ของส่วนประกอบทางกลหรือทางไฟฟ้าที่เกี่ยวข้อง
คุณสมบัติของผลึกควอตซ์ประกอบด้วยความเสถียรทางเคมีและทางกลสูง และค่าสัมประสิทธิ์อุณหภูมิต่ำ ส่งผลให้ความถี่เรโซแนนซ์เปลี่ยนแปลงเล็กน้อยสำหรับการเปลี่ยนแปลงของอุณหภูมิแวดล้อม ร่วมกับค่า Q ที่สูงมากที่เรโซแนนซ์มันเกิดขึ้นตามธรรมชาติและงานทดลองทั้งหมดได้ดำเนินการโดยใช้ผลึกควอตซ์ที่ตกผลึกตามธรรมชาติ
|
ปฐมนิเทศ |
AT, SC, IT,… ฯลฯ |
|
ค่าเผื่อมุม |
มุมทีต้า: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
|
มุมพี: ±5′, ±10′, ±15′, ±30′, …, เป็นต้น |
|
|
ขนาด |
รอบ (3.0 มม. ~ 8”)/ สี่เหลี่ยมจัตุรัส (1.6x1.6 มม. ~ 48x48 มม. หรือใหญ่กว่า) / SMD (1.2x2.4 มม. ด้านบน) |
|
ขนาดความอดทน |
±0.01mm,+/-0.005mm, +/-0.0005mm ตามขนาด |
|
ความถี่ |
1 Mhz สูงสุด 54Mhz สำหรับ AT-Cut Fundamental;สูงถึง 70Mhz โดยการแกะสลัก |
|
แบน |
ตามคำขอ: แฟลตจะต้องตั้งฉากกับแกน X ภายใน ±10 องศา |
|
พื้นผิว |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);ขัดเงา (ซีเรียมออกไซด์) & สลัก Std |
|
Overtone |
พื้นฐาน;โอเวอร์โทนที่สาม (ที่ 3)โอเวอร์โทนที่ห้า (ที่ 5) |
|
ไดออปตริก |
พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออปตริก～15 ไดออพตริก |
|
วัสดุ |
คริสตัลควอตซ์ที่เพาะเลี้ยง |
|
Q-Value |
ขั้นต่ำ 1.8x10^6, 2.4x10^6 ถึง 3.0x10^6 มาตรฐาน IEC |
|
ECD |
สูงสุด 2 /c㎡, 10/c㎡, สูงสุด 30/c㎡, สูงสุด 100/c㎡, สูงสุด 300/c㎡;Swept Quartz |
|
รวม |
Ia, Ib, I, II, III เกรด |
|
กวาด |
แถบ Z, แถบ Y หรือ Swept quartz |
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
