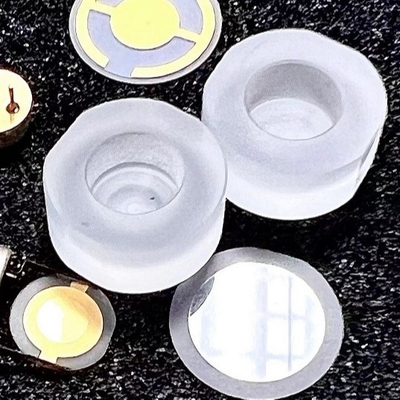

เวเฟอร์คริสตัลควอตซ์เดี่ยว 100um สำหรับ SAW Filter Piezo Oscillator Resonator Accelerator
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | เวเฟอร์เพียโซอิเล็กทริก |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 50000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | เวเฟอร์เพียโซอิเล็กทริก | เดียม.: | 3นิ้ว4นิ้ว6นิ้ว |
|---|---|---|---|
| วัสดุ: | อัลฟ่าควอตซ์ | ความหนา: | 100um ขึ้นไป |
| แบน: | 22mm, 32.5mm, 47.5mm, 57.5mm, รอยบาก | เสร็จสิ้นพื้นผิว: | ขัดสองด้าน ขัดด้านเดียว |
| ใช้: | แอปพลิเคชั่น Surface Acoustic Wave | รา: | <1 นาโนเมตร <0.5 นาโนเมตร |
| เน้น: | คริสตัลควอตซ์ Piezoelectric Wafer,SAW Filter แผ่นเวเฟอร์คริสตัลเดี่ยว,Piezo Single Crystal Quartz Wafer |
||
รายละเอียดสินค้า
เวเฟอร์คริสตัลควอตซ์เดี่ยวสำหรับ SAW Filter Piezo Oscillator Resonator Accelerator
การตัดแผ่นเวเฟอร์ควอทซ์ไปยังแนวแกนพิกัดคริสตัลเรียกว่ารูปแบบการตัดของแผ่นเวเฟอร์ควอทซ์เนื่องจากแอนไอโซโทรปีของผลึกควอทซ์ คุณสมบัติทางไฟฟ้าและความร้อนของชิ้นควอทซ์จึงแตกต่างกันเนื่องจากคุณสมบัติการยืดหยุ่นที่แตกต่างกัน คุณสมบัติเพียโซอิเล็กทริก และคุณสมบัติอุณหภูมิ
มีสองวิธีในการแสดงสัญลักษณ์การเจียระไนของคริสตัลควอตซ์ วิธีหนึ่งคือการแสดงสัญลักษณ์ที่กำหนดโดยมาตรฐาน IRE อีกวิธีหนึ่งคือการแสดงสัญลักษณ์ที่กำหนดเองซึ่งมีลักษณะเฉพาะสำหรับคริสตัลควอตซ์IRE (ประเภทการตัดที่กำหนดโดยสัญลักษณ์ (XYZlWt) ด้วยชุดตัวอักษรและมุม พูดด้วย XYZ สามตัวอักษร เพื่อแสดงถึงความหนาและความยาวของเศษตามแนวแกนของตำแหน่งเดิม โดยมี t (ความหนา) l (ยาว) ), W (ความกว้าง) แทนทิศทางการหมุน, มุมทวนเข็มนาฬิกากล่าวว่าเครื่องหมายบวกและลบตามเข็มนาฬิกา
|
วัสดุ |

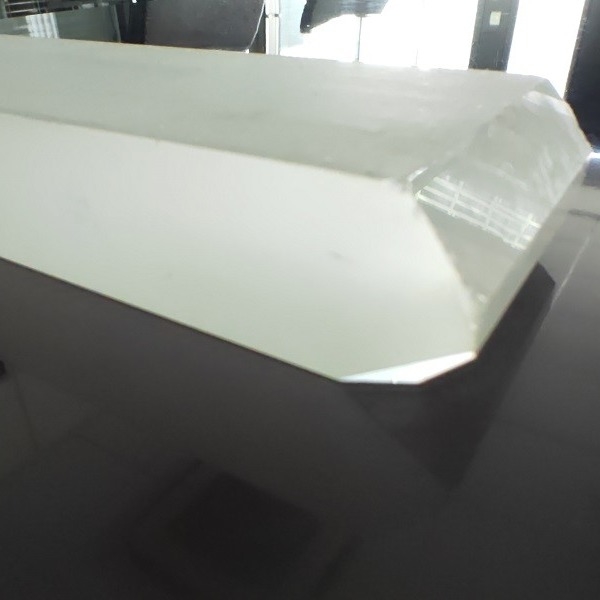

คริสตัลควอตซ์เพียโซอิเล็กทริกสังเคราะห์ |
|||
|
มุมตัด |
X / Y / Z / AT32°/33°/35°/36°/ BT / ST42.75° เป็นต้น หรือตามกำหนดเอง |
|||
|
เส้นผ่านศูนย์กลาง/ขนาด |
3" (76.2 มม.) |
4" (100 มม.) |
6" (150 มม.) |
8" (200 มม.) |
|
ค่าเผื่อ (±) |
<0.20 มม. |
|||
|
ความหนาที่บางที่สุด |
ขั้นต่ำ 0.08 มม |
ขั้นต่ำ 0.10 มม |
ขั้นต่ำ 0.20 มม. ขึ้นไป |
0.35mm Min- |
|
แฟลตหลัก |
22mm |
32mm |
42.5mm |
57.5 มม. หรือรอยบาก |
|
LTV (5mmx5mm) |
<1.5µm |
|||
|
TTV |
<1.5~10 µm |
|||
|
คันธนู |
±10~±50um |
|||
|
วาร์ป |
<10~40µm |
|||
|
PLTV(<0.5um) |
≥95% (5 มม. * 5 มม.) |
|||
|
แนวราบ |
มีทั้งหมด |
|||
|
ประเภทพื้นผิว |
ขัดด้านเดียว / ขัดด้านคู่ / Lapped |
|||
|
ขัดด้านRa |
<0.5nm หรือเฉพาะตามที่ร้องขอ |
|||
|
เกณฑ์ด้านหลัง |
ทั่วไปคือ 0.2-0.5µm หรือตามที่กำหนดเอง |
|||
|
เกณฑ์ขอบ |
R=0.2mm หรือ Bullnose |
|||
|
คุณสมบัติของวัสดุ |
ECD |
ดีกว่าเกรด 4 |
||
|
รวม |
ดีกว่าเกรดII |
|||
|
Q-Value |
ดีกว่าเกรด C |
|||
|
เกณฑ์พื้นผิวเวเฟอร์ |
อนุภาค ￠>0.3 µ m |
<= 30 |
||
|
เกา บิ่น |
ไม่มี |
|||
|
ข้อบกพร่อง |
ไม่มีขอบแตก ขีดข่วน รอยเลื่อย คราบ |
|||
|

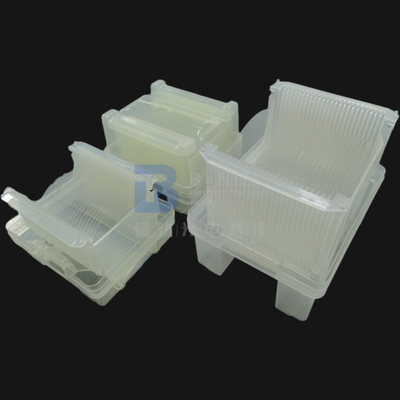

บรรจุภัณฑ์ |
จำนวน/กล่องเวเฟอร์ |
กล่องละ 25 ชิ้น กึ่งมาตรฐาน |
||
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
