AT SC Cut Quartz Crystal Blanks หมุนเป็นสองเท่าด้วยZTC
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:14001 |
| หมายเลขรุ่น: | ผลึกคริสตัลเดี่ยว |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

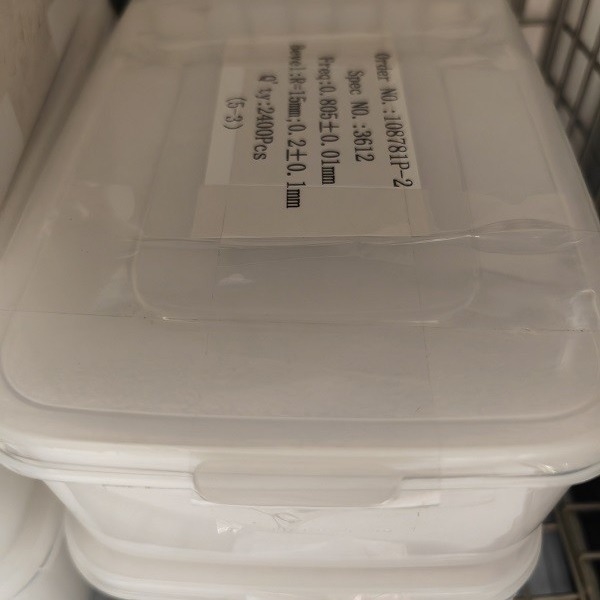

| รายละเอียดการบรรจุ: | Cassette / Jar ใส่ในกล่องที่มีโฟม PE |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 200,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | วัฒนธรรมควอตซ์ | ความถี่: | 0.5MHz~70MHz โดยการแกะสลัก |
|---|---|---|---|
| การหมุน: | AT-ตัด, SC-ตัด | θ มุม: | ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
| ขนาด: | 10 มม. 15 มม. 10 × 10 มม. เป็นต้น | ออร์ด: | Fundamental; พื้นฐาน; 3rd Overtone; โอเวอร์โทนที่ 3; 5th Overtone |
| พื้นผิว: | #1000(9u); #2000(7u); #3000(5u); #4000(3u); ขัดเงาและสลัก Std | ไดออปตริก: | พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออพตริก～15 ไดออพตริก |
| เน้น: | AT SC Cut ช่องว่างคริสตัลควอตซ์,ช่องว่างคริสตัลควอตซ์แบบหมุนเดี่ยว,ช่องว่างคริสตัลควอตซ์คริสตัลเพียโซอิเล็กทริก |
||
รายละเอียดสินค้า
AT . หมุนเดี่ยวและทวีคูณเอสซี คัทช่องว่างคริสตัลควอตซ์พร้อม ZTC
ความถี่กับอุณหภูมิ
เอาต์พุตความถี่คริสตัลเป็นฟังก์ชันของอุณหภูมิความเสถียรของอุณหภูมิเป็นข้อกำหนดที่คำนวณเป็นเศษส่วนต่อพันล้านSC cut crystal สามารถปรับปรุงประสิทธิภาพของออสซิลเลเตอร์สาเหตุหลักมาจากความชันของเส้นโค้งใกล้กับจุดหักเหของผลึกโดยทั่วไป AT ที่จุดเปลี่ยนเว้าเดียวกัน ความชันของการตัด SC คือ 1/3 ของความชันของการตัด ATข้อดีอีกประการหนึ่งคือการตัด SC ถูกปรับให้ทำงานบนเขตอุณหภูมิที่กว้างขึ้น
คริสตัลเอจจิ้ง
การเสื่อมสภาพของคริสตัลเป็นตัวบ่งชี้ว่าความถี่ของคริสตัลเปลี่ยนแปลงไปอย่างไรตลอดอายุการใช้งานCrystal aging เกิดจากสิ่งเจือปนในออสซิลเลเตอร์อัตราการชราภาพยังวัดเป็นส่วนๆ ต่อพันล้านคริสตัลคัทคริสตัลไม่ไวต่อปัจจัยบางอย่างที่ส่งผลต่ออายุ เช่น ความเครียดในการติดตั้งคริสตัล ความเครียดจากการชุบคริสตัล การเปลี่ยนแปลงประสิทธิภาพของผลิตภัณฑ์อิเล็กทรอนิกส์ ฯลฯ และมีผลกระทบเพียงเล็กน้อยต่อห่วงโซ่อุปทาน
|
ปฐมนิเทศ |
AT, SC, IT,… ฯลฯ |
|
ค่าเผื่อมุม |
มุมทีต้า: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
|
มุมพี: ±5′, ±10′, ±15′, ±30′, …, เป็นต้น |
|
|
ขนาด |
รอบ (3.0 มม. ~ 8”)/ สี่เหลี่ยมจัตุรัส (1.6x1.6 มม. ~ 48x48 มม. หรือใหญ่กว่า) / SMD (1.2x2.4 มม. ด้านบน) |
|
ขนาดความอดทน |
±0.01mm,+/-0.005mm, +/-0.0005mm ตามขนาด |
|
ความถี่ |
1 Mhz สูงสุด 54Mhz สำหรับ AT-Cut Fundamental;สูงถึง 70Mhz โดยการแกะสลัก |
|
แบน |
ตามคำขอ: แฟลตจะต้องตั้งฉากกับแกน X ภายใน ±10 องศา |
|
พื้นผิว |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);ขัดเงา (ซีเรียมออกไซด์) & สลัก Std |
|
Overtone |
พื้นฐาน;โอเวอร์โทนที่สาม (ที่ 3)โอเวอร์โทนที่ห้า (ที่ 5) |
|
ไดออปตริก |
พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออปตริก～15 ไดออพตริก |
|
วัสดุ |
คริสตัลควอตซ์ที่เพาะเลี้ยง |
|
Q-Value |
ขั้นต่ำ 1.8x10^6, 2.4x10^6 ถึง 3.0x10^6 มาตรฐาน IEC |
|
ECD |
สูงสุด 2 /c㎡, 10/c㎡, สูงสุด 30/c㎡, สูงสุด 100/c㎡, สูงสุด 300/c㎡;Swept Quartz |
|
รวม |
Ia, Ib, I, II, III เกรด |
|
กวาด |
แถบ Z, แถบ Y หรือ Swept quartz |
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
