AT Cut Quartz Blanks การแกะสลักด้วยอุณหภูมิต่ำ 0.5MHz - 70MHz
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001 |
| หมายเลขรุ่น: | อัลฟ่าควอตซ์ |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

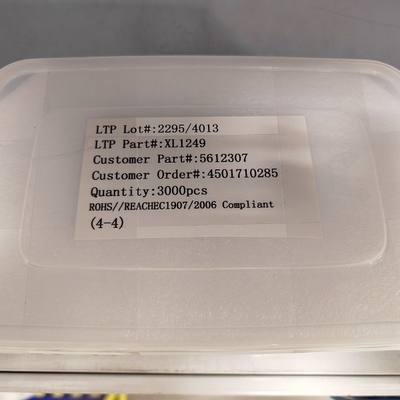

| รายละเอียดการบรรจุ: | Cassette / Jar ใส่ในกล่องที่มีโฟม PE |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 200,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | ควอตซ์ว่างเปล่า | วัสดุ: | ควอตซ์อุณหภูมิต่ำ |
|---|---|---|---|
| ความถี่: | 0.5MHz~70MHz โดยการแกะสลัก | การหมุน: | AT-Cut |
| ขนาด: | Φ10mm, 15mm, 20×20mm หรือกำหนดเอง | ออร์ด: | 1st Overtone; โอเวอร์โทนที่ 1; 3rd Overtone; โอเวอร์โทนที่ 3; 5th Ove |
| พื้นผิว: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | ไดออปตริก: | พลาโน-พลาโน พลาโน-นูน สอง-นูน |
| เน้น: | อุณหภูมิต่ำ AT Cut Quartz Blanks,70MHz Quartz Crystal Blanks,AT Cut Piezoelectric Wafer |
||
รายละเอียดสินค้า
AT Cut Quartz Blanks ทำงานในช่วงอุณหภูมิกว้าง
การเจียระไนแบบ AT เป็นการตัดที่พบได้บ่อยที่สุด พัฒนาขึ้นในปี 1934 แผ่นเพลตประกอบด้วยแกน x ของคริสตัลและเอียง 35°15' จากแกน z (ออปติก)เส้นกราฟความถี่-อุณหภูมิเป็นเส้นโค้งรูปไซน์ที่มีจุดเปลี่ยนผันที่ประมาณ 25–35 °Cมีความถี่คงที่ 1.661 MHz⋅mm. [48]คริสตัลส่วนใหญ่ (ประมาณ 90%) เป็นตัวแปรนี้ใช้สำหรับออสซิลเลเตอร์ที่ทำงานในช่วงอุณหภูมิที่กว้างขึ้น สำหรับช่วง 0.5 ถึง 200 MHz;ยังใช้ในออสซิลเลเตอร์ที่ควบคุมด้วยเตาอบ [49]ไวต่อความเค้นเชิงกล ไม่ว่าจะเกิดจากแรงภายนอกหรือจากการไล่ระดับอุณหภูมิ
|
ปฐมนิเทศ |
AT-Cut เป็นต้น |
|
ค่าเผื่อมุม |
มุมทีต้า: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
|
มุมพี: ±5′, ±10′, ±15′, ±30′, …, เป็นต้น |
|
|
ขนาด |
รอบ (3.0 มม. ~ 8”)/ สี่เหลี่ยมจัตุรัส (1.6x1.6 มม. ~ 48x48 มม. หรือใหญ่กว่า) / SMD (1.2x2.4 มม. ด้านบน) |
|
ขนาดความอดทน |
±0.01mm,+/-0.005mm, +/-0.0005mm ตามขนาด |
|
ความถี่ |
1 Mhz สูงสุด 54Mhz สำหรับ AT-Cut Fundamental;สูงถึง 70Mhz โดยการแกะสลัก |
|
แบน |
ตามคำขอ: แฟลตจะต้องตั้งฉากกับแกน X ภายใน ±10 องศา |
|
พื้นผิว |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);ขัดเงา (ซีเรียมออกไซด์) & สลัก Std |
|
Overtone |
พื้นฐาน;โอเวอร์โทนที่สาม (ที่ 3)โอเวอร์โทนที่ห้า (ที่ 5) |
|
ไดออปตริก |
พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออปตริก～15 ไดออพตริก |
|
วัสดุ |
คริสตัลควอตซ์ที่เพาะเลี้ยง |
|
Q-Value |
ขั้นต่ำ 1.8x10^6, 2.4x10^6 ถึง 3.0x10^6 มาตรฐาน IEC |
|
ECD |
สูงสุด 2 /c㎡, 10/c㎡, สูงสุด 30/c㎡, สูงสุด 100/c㎡, สูงสุด 300/c㎡;Swept Quartz |
|
รวม |
Ia, Ib, I, II, III เกรด |
|
ระดับ |
แถบ Z, แถบ Y หรือ Swept quartz |
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
