Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ

Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: BonTek
ได้รับการรับรอง: ISO:14001
หมายเลขรุ่น: ผลึกคริสตัลเดี่ยว

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: สามารถต่อรองได้

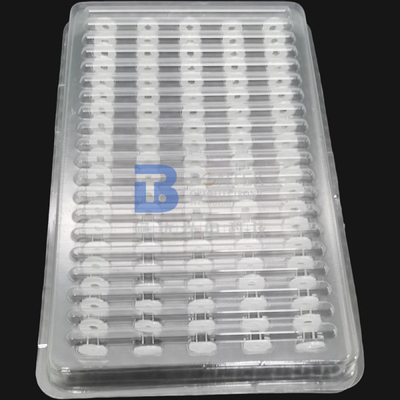

รายละเอียดการบรรจุ: แพ็คเกจฟิล์มปิดผนึกสูญญากาศ
เวลาการส่งมอบ: 1-4 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 50000 ชิ้น / เดือน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: แหวนคริสตัลควอตซ์ รูปร่าง: แหวน แผ่นเวเฟอร์มีรู
ประเภทตัด: X-cut, Y-cut เป็นต้น พื้นผิว: ขัดด้านคู่
ภายในDia.: ขึ้น 1.5 มม ค่า Q: 1.8M, 2.0M, 2.4M
รวม: I, II, III เกรด ECD: 10cm2, 30cm2, 100cm2
เน้น:

Y Cut Single Crystal Sapphire Wafer

,

เวเฟอร์คริสตัลเดี่ยวพร้อมรู

,

เวเฟอร์ควอตซ์ Lapped สองด้าน

รายละเอียดสินค้า

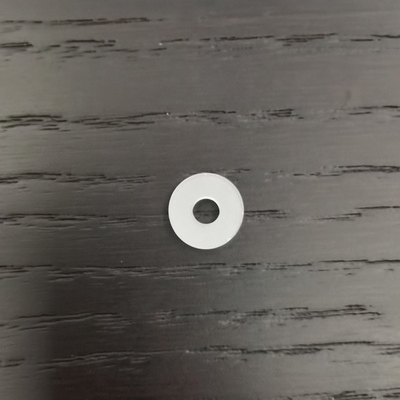

X-cut Y-cut Crystal Quartz Ring Double Side Lapped for Sensing Technology



เพียโซควอตซ์แสดงความเสถียรในระยะยาวที่ดีที่สุดของวัสดุตรวจจับเพียโซอิเล็กทริกควอตซ์ไม่มีเอาต์พุตแบบไพโรอิเล็กทริกและมีค่าสัมประสิทธิ์ความร้อนที่เสถียรเล็กน้อยควอตซ์ที่มีความจุต่ำทำให้มีเอาต์พุตแรงดันสูง (V=Q/C)



BonTekออปโตอิเล็กทรอนิกส์มีประสบการณ์มากมายในการผลิตแหวนคริสตัลควอตซ์ในแต่ละปีเราทำแหวนควอทซ์และ LiNbO3 จำนวน 10 ตันส่วนใหญ่จะใช้เป็นองค์ประกอบหลักในเซ็นเซอร์ความดันหรือแรง.เราสามารถปรับแต่งเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน ผิวสำเร็จ และมุมตัดสำหรับคุณ



Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ 0Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ 1Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ 2



วัสดุ

ช่องว่างคริสตัลควอตซ์เดี่ยว (เกรด Piezo / Optical)

Q-Value สังเคราะห์

ขั้นต่ำ 1.8×10^6, 2.4×10^6, 3.0×10^6 (มาตรฐาน IEC)

ความหนาแน่นของช่องจำหลัก (ECD)

2/cm2,10/ ซม.2,30/ ซม.2,100/ ซม.2,300/cm2;Swept Quartz (มาตรฐาน IEC)

รวมความหนาแน่น

เกรด Ia,Ib,I, II,III (มาตรฐาน IEC)

มุมตัด

X / Y / Z / AT / BT / ST เป็นต้น

เส้นผ่านศูนย์กลางภายนอก

3mm ~ 200mm

เส้นผ่าศูนย์กลางภายใน

1.5 มม. ~ 100 มม

ความหนา

0.1mm ~ 5mm

แนวราบ

ตามต้องการหรือดินสอทำเครื่องหมาย

เสร็จสิ้นพื้นผิว

ขัดสองด้าน ขัดสองด้าน

ขัดด้านRa

<1nm หรือเฉพาะต่อที่ร้องขอ

เกณฑ์ด้านหลัง

ทั่วไปคือ 0.2-0.5µm หรือตามที่กำหนดเอง



Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ 3



Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ 4





การตรวจสอบการยอมรับ

Y Cut Single Crystal Quartz Wafer Ring Double Side Lapped สำหรับเทคโนโลยีการตรวจจับ 5

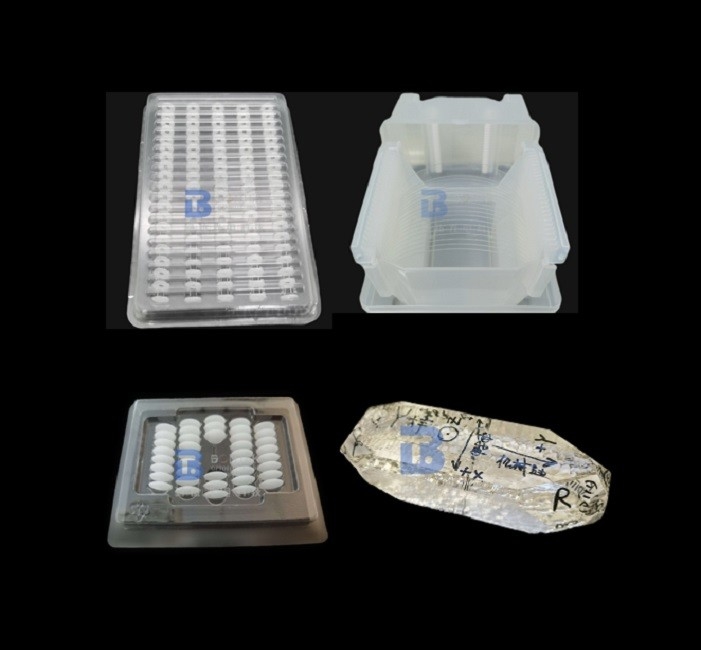

  • สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง



  • หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก

  • กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์



  • หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
