AT Cut Single Crystal Quartz Blank 70MHz สำหรับการควบคุมความถี่
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:14001 |
| หมายเลขรุ่น: | ผลึกคริสตัลเดี่ยว |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

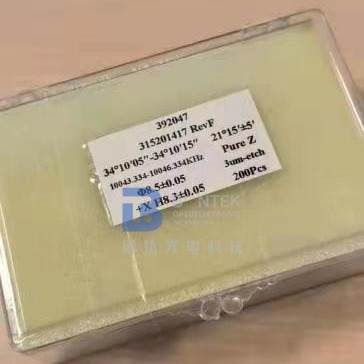

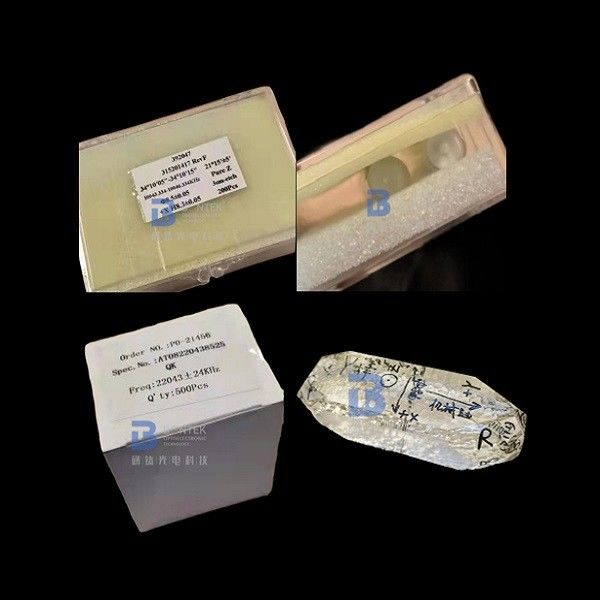

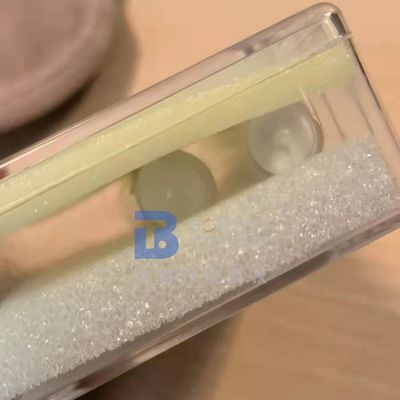

| รายละเอียดการบรรจุ: | Cassette / Jar ใส่ในกล่องที่มีโฟม PE |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 200,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | คริสตัลควอตซ์เปล่า | ความถี่: | 1MHz~70MHz โดยการแกะสลัก |
|---|---|---|---|
| การหมุน: | AT-cut หมุนครั้งเดียว | ความทนทานต่อมุม: | ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
| ขนาด: | Φ8มม. 10มม. 20×20มม. เป็นต้น | ออร์ด: | Fundamental; พื้นฐาน; 3rd Overtone; โอเวอร์โทนที่ 3; 5th Overtone |
| เสร็จสิ้นพื้นผิว: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | ไดออปตริก: | พลาโน-พลาโน พลาโน-นูน สอง-นูน |
| เน้น: | ช่องว่างคริสตัลควอตซ์เดี่ยว,ช่องว่างควอตซ์ตัด AT,ช่องว่างควอตซ์สำหรับการควบคุมความถี่ |
||
รายละเอียดสินค้า
AT SC ตัดช่องว่างคริสตัลควอตซ์กลมมาตรฐาน IEEE การหมุนเดี่ยวหรือสองครั้งสำหรับ TCXO

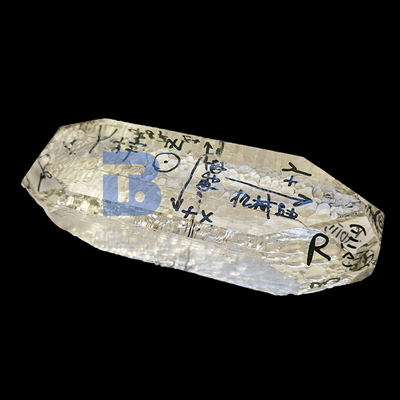

ช่องว่างคริสตัลควอตซ์ที่เพาะเลี้ยงทำมาจากแท่งคริสตัลอัลฟ่าที่ปลูกด้วยมือขวาแท่งคริสตัลที่เพาะเลี้ยงส่วนใหญ่จะใช้ในการผลิตส่วนประกอบเพียโซอิเล็กทริกสำหรับการใช้งานตามจังหวะเวลา การควบคุมความถี่ และการเลือกความถี่
บีonTek มี QSC41L EFG จากเบอร์ลินเพื่อควบคุมมุมมันสามารถทำงานกับการตัด IT, SC และ FC สำหรับการวัดมุมและการเรียงลำดับเราให้ช่องว่างคริสตัลควอตซ์ในรูปแบบมาตรฐานทั้งหมด: กลม, สี่เหลี่ยม, SMD, แถบ, พลาโน-พลาโน, โค้ง, ทับและขัดเงาที่ใช้มากที่สุดคือแผ่น AT-cut และ SC-cut ที่มีค่าเผื่อมุมที่เข้มงวดมากโปรดตรวจสอบความสามารถโดยละเอียดของเราด้านล่าง
|
ปฐมนิเทศ |
AT-Cut เป็นต้น |
|
ค่าเผื่อมุม |
มุมทีต้า: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
|
มุมพี: ±5′, ±10′, ±15′, ±30′, … ฯลฯ |
|
|
ขนาด |
รอบ (3.0 มม. ~ 8”)/ สี่เหลี่ยมจัตุรัส (1.6x1.6 มม. ~ 48x48 มม. หรือใหญ่กว่า) / SMD (1.2x2.4 มม. ด้านบน) |
|
ขนาดความอดทน |
±0.01มม.,+/-0.005มม., +/-0.0005มม. ตามขนาด |
|
ความถี่ |
1 Mhz สูงสุด 54Mhz สำหรับ AT-Cut Fundamental;สูงถึง 70Mhz โดยการแกะสลัก |
|
แบน |
ตามคำขอ: แฟลตจะต้องตั้งฉากกับแกน X ภายใน ±10 องศา |
|
พื้นผิว |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);ขัดเงา (ซีเรียมออกไซด์) & สลัก Std |
|
Overtone |
พื้นฐาน;โอเวอร์โทนที่สาม (ที่ 3)โอเวอร์โทนที่ห้า (ที่ 5) |
|
ไดออปตริก |
พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออปตริก～15 ไดออพตริก |
|
วัสดุ |
คริสตัลควอตซ์ที่เพาะเลี้ยง |
|
Q-Value |
ขั้นต่ำ 1.8x10^6, 2.4x10^6 ถึง 3.0x10^6 มาตรฐาน IEC |
|
ECD |
สูงสุด 2 /c㎡, 10/c㎡, สูงสุด 30/c㎡, สูงสุด 100/c㎡, สูงสุด 300/c㎡;Swept Quartz |
|
รวม |
Ia, Ib, I, II, III เกรด |
|
ระดับ |
แถบ Z, แถบ Y หรือ Swept quartz |
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราส่งออกควอตซ์หลายล้านชิ้นในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
