โบรอนเจือฟอสฟอรัสเจือซิลิคอนเวเฟอร์ที่มีความต้านทานสูงสำหรับเซมิคอนดักเตอร์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | ซิลิคอนเวเฟอร์ |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 25 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |

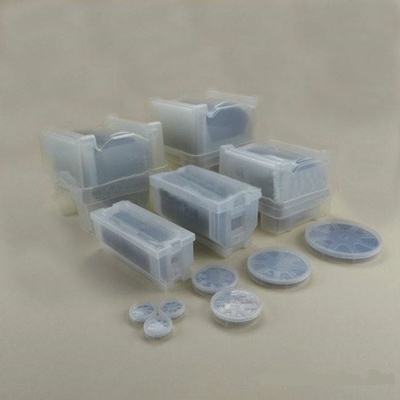

| รายละเอียดการบรรจุ: | Cassette / Jar ใส่ในกล่องที่มีโฟม PE |
| เวลาการส่งมอบ: | 1 - 4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 100000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | ซิลิคอนเวเฟอร์ | พื้นผิว: | ขัดด้านคู่, ขัดด้านเดียว, ตัก |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง: | 2'' - 12'' หรือตามต้องการ | ความหนา: | 0.05mm - 10mm |
| ปฐมนิเทศ: | <100>, <111>, <110> | ความต้านทาน: | 0.001 – 300 โอห์ม/ซม. |
| พิมพ์: | ประเภท P, ประเภท N, Intrinsic | สารเจือปน: | B, Ph, As หรือ Undoped |
| เน้น: | เวเฟอร์ซิลิคอนเจือฟอสฟอรัส,เวเฟอร์เซมิคอนดักเตอร์ที่เจือโบรอน,ซิลิคอนเวเฟอร์ความต้านทานสูง |
||
รายละเอียดสินค้า

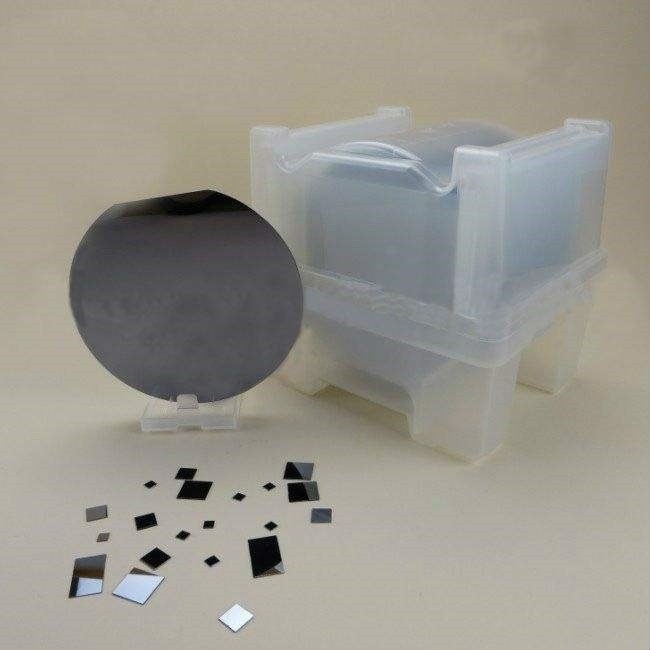

โบรอนเจือฟอสฟอรัสเจือซิลิคอนเวเฟอร์ที่มีความต้านทานสูงสำหรับเซมิคอนดักเตอร์
ซิลิคอนเวเฟอร์เป็นชิ้นบาง ๆ ของซิลิกอนตกผลึกบริสุทธิ์เวเฟอร์รูปแบบบริสุทธิ์เหล่านี้มักเรียกว่าเวเฟอร์ซิลิกอนที่ไม่ผ่านการเจือปนหรือแท้จริงสาเหตุหนึ่งที่ใช้ซิลิคอนเวเฟอร์ในอุตสาหกรรมเซมิคอนดักเตอร์คือความอุดมสมบูรณ์ตามธรรมชาติของซิลิคอนเป็นวัสดุที่มีมากที่สุดแห่งหนึ่งในโลกซึ่งมักพบในรูปของ SiO2อีกเหตุผลหนึ่งของการใช้ซิลิกอนคือคุณสมบัติทางไฟฟ้าของซิลิกอนสามารถควบคุมได้อย่างแม่นยำโดยการเติมสารเจือปนซิลิคอนเวเฟอร์ที่เจือด้วยสิ่งเจือปน เช่น โบรอนจะสร้างเวเฟอร์ชนิด P และเวเฟอร์ที่เจือด้วยสารหนูหรือฟอสฟอรัสจะสร้างเวเฟอร์ชนิด Nเวเฟอร์ชนิด P มีรูที่มีประจุบวกหลายรูในขณะที่เวเฟอร์ชนิด N มีอิเล็กตรอนที่มีประจุลบอยู่หลายตัว
|
มาตราฐานกึ่งมาตรฐาน |
2" (50.8 มม.) |
3" (76.2 มม.) |
4" (100 มม.) |
5" (125 มม.) |
6" (150 มม.) |
8" (200 มม.) |
12" (300 มม.) |
|---|---|---|---|---|---|---|---|
|
เส้นผ่านศูนย์กลาง |
50.8 ± 0.38 มม. | 76.2 ± 0.63 มม. | 100 ± 0.5mm | 125 ± 0.5mm | 150 ± 0.2mm | 200 ± 0.2mm | 300 ± 0.2mm |
|
ความหนา |
279 ± 25µm | 381 ± 25µm | 525 ± 20 µm หรือ 625 ± 20µm |
625 ± 20µm | 675 ± 20µm หรือ 625 ± 15µm |
725 ± 20µm | 775 ± 20µm |
|
พิมพ์ |
P, N หรือ Intrinsic |
||||||
|
สารเจือปน |
B, Ph, As หรือ Undoped |
||||||
|
ปฐมนิเทศ |
<100>, <111>, <110> |
||||||
|
Rsistivity |
0.001 – 300 โอห์ม/ซม. |
||||||
|
ความยาวแบนหลัก |
15.88 ± 1.65 มม. | 22.22 ± 3.17 มม. | 32.5 ± 2.5 มม. | 42.5 ± 2.5 มม. | 57.5 ± 2.5 มม. | Notch | Notch |
|
ความยาวแบนรอง |
8 ± 1.65mm | 11.18 ± 1.52 มม. | 18 ± 2.0mm | 27.5 ± 2.5 มม. | 37.5 ± 2.5 มม. | NA | NA |
|
เสร็จสิ้นพื้นผิว |
SSP, DSP, Etched หรือ Lapped | ||||||
การตรวจสอบการยอมรับ
1. สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
2. หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
3. โปรดเปิดบรรจุภัณฑ์สูญญากาศในห้องปลอดเชื้อเมื่อจะใช้ผลิตภัณฑ์
4. หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
