0.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS

0.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: BonTek
ได้รับการรับรอง: ISO:9001, ISO:14001
หมายเลขรุ่น: เวเฟอร์เพียโซอิเล็กทริก

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ
เวลาการส่งมอบ: 1-4 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 50000 ชิ้น / เดือน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

ผลิตภัณฑ์: เวเฟอร์เพียโซอิเล็กทริก เส้นผ่านศูนย์กลาง: Dia. Dia. 4'', 6'', 8'' 4'', 6'', 8&
คริสตัล: LiTaO3, LiNbO3, ควอตซ์ ความหนา: 0.35mm, 0.5mm
แฟลตหลัก: 32.5±2mm, 47.5±2mm, 57.5±2mm, Notch เสร็จสิ้นพื้นผิว: ขัดสองด้าน ขัดด้านเดียว
แอปพลิเคชัน: เซมิคอนดักเตอร์ อุปกรณ์เลื่อย การตรวจสอบ: TTV, BOW, วาร์ป, แร
เน้น:

0.5mm Piezoelectric Crystal Wafer

,

4 '' เวเฟอร์เซมิคอนดักเตอร์

,

0.35mm Piezoelectric Crystal Wafer

รายละเอียดสินค้า

Piezoelectric Crystal Wafer ขนาดใหญ่และบางสำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS



เพียโซอิเล็กทริกเอฟเฟกต์ในคริสตัลอธิบายไว้ว่าจะมีการพัฒนาของประจุไฟฟ้าบนพื้นผิวโลหะเมื่อมีการใช้แรงดันหรือความเค้นบางอย่างกับคริสตัลเพียโซอิเล็กทริก.



BonTek เติบโตคริสตัลและผลิตเวเฟอร์ เราเป็นผู้เชี่ยวชาญเพียโซอิเล็กทริกส่วนใหญ่เราใช้เวเฟอร์ ช่องว่าง พื้นผิวที่ทำจากคริสตัลควอตซ์ ลิเธียม Niobate ลิเธียมแทนทาเลต ฟลูออไรด์ แก้ว ฯลฯ



โดยเฉพาะอย่างยิ่ง เราสามารถประดิษฐ์แผ่นเวเฟอร์ LARGE และ THIN ให้สอดคล้องกับ SEMI-stdมีทั้งหมด 3" 4" 6" 8" 12" ตามต้องการ และเราสามารถขัดเงาเป็น 0.1 มม. สำหรับเวเฟอร์ควอทซ์ 4"0.35 มม. สำหรับเวเฟอร์ 12" นอกจากนี้ เรามี Corning Flatmaster 200 Profiler และอุปกรณ์เลเซอร์มาร์กเกอร์ ซึ่งช่วยให้เราสามารถจัดเตรียมกราฟิกของ TTV, BOW, WARP และเพื่อพิมพ์เครื่องหมายบนเวเฟอร์

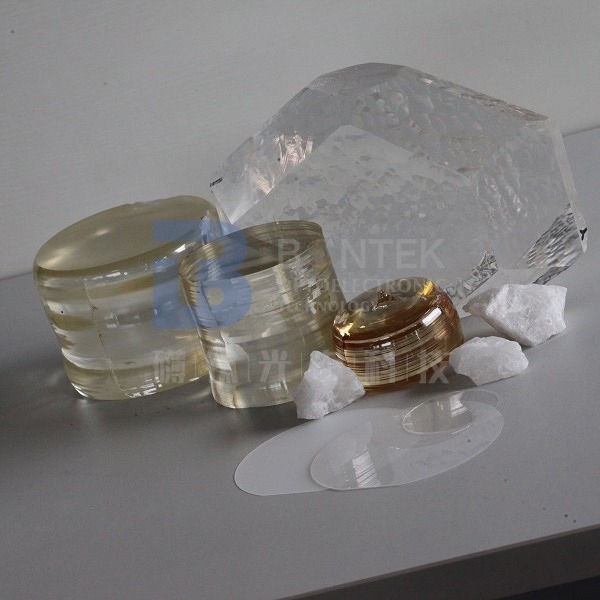

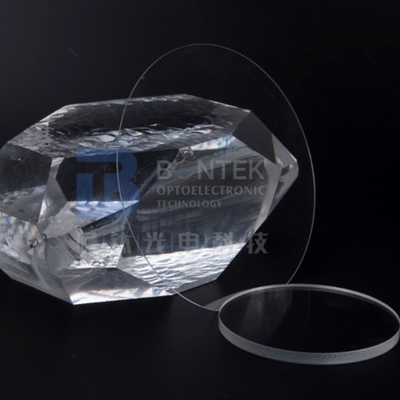

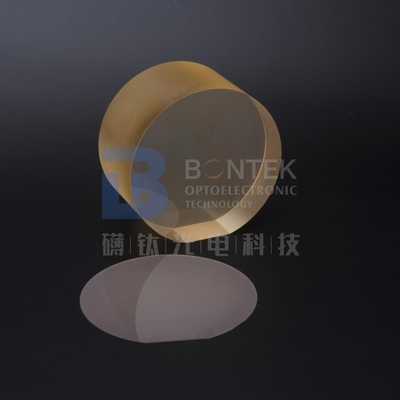

0.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS 00.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS 10.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS 2



คริสตัล

ลิเธียม Niobate ลิเธียมแทนทาเลต คริสตัลควอตซ์

เส้นผ่านศูนย์กลาง

3'', 4'', 6'', 8'' 3'', 4'', 6'' 3 นิ้ว 4 นิ้ว 5 นิ้ว 6 นิ้ว 8 นิ้ว

ปฐมนิเทศ

X / ใช่ /

Y41 / Y64/Y128

X / X112 / YZ

Y28 / Y36 / Y42

X / Y / Z

AT / ST

เสร็จสิ้นพื้นผิว

ขัดด้านเดียว/สองด้าน (SSP/DSP)

ความหนา

0.08mm / 0.25mm / 0.35mm / 0.50mm / 1.00mm / 2.00mm

LTV

< 1.5um

PLTV

>98% (5มม.*5มม.)

TTV

< 5um

โค้งคำนับ

-25um < โบว์ < +25um

วาร์ป

< 35um

อุณหภูมิกูรี

1142℃ ± 2℃ 605 ℃ ± 2 ℃ 573℃

ขอบ

แข่งขันกับ SEMI M1.2 @ กับ GC#1000

แบน

22±2mm, 32.5±2mm, 47.5±2mm, 57.5±2mm, Notch

ตามคำเรียกร้อง

ยาสลบ

เอ่อ MgO เฟ มีหรือไม่มีเมล็ด

ด้านหน้า

ความหยาบ Ra< 1nm

เกณฑ์ย้อนกลับ

ความหยาบ Ra: 0.5--1.0um GC#1000

การปนเปื้อน

อนุภาค @ >0.3 ไมครอน

รูปร่าง

ไม่มีรอยแตก รอยเลื่อย คราบ

Domian โสด

โพลาไรซ์ที่เสร็จสมบูรณ์ / ลดลง ไม่มีความเครียด





0.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS 3



0.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS 4





คำถามที่พบบ่อย:



  1. ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?

ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า



  1. ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?

ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา



  1. ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?

ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ



  1. ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?

ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ



  1. ถาม: เราสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ:แน่นอน.การตรวจสอบโรงงานเป็นสิ่งสำคัญสำหรับการซื้อในปริมาณมากและความร่วมมือระยะยาวการสนทนาแบบตัวต่อตัวคือสิ่งที่เราส่วนใหญ่มั่นใจด้วยในช่วงหลายปีที่ผ่านมา บริษัทยักษ์ใหญ่ทั่วโลกต่างได้เห็นความก้าวหน้าในการสร้างโรงงานของเราทุกวันนี้ เนื่องจากการระบาดของ Covid-19 เราจึงมีประสบการณ์ในการประชุมทางวิดีโอกับผู้ซื้อทั่วโลก





การตรวจสอบการยอมรับ

0.35mm 0.5mm Piezoelectric Crystal Wafer สำหรับการใช้งานเซมิคอนดักเตอร์และ MEMS 5



  • สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง



  • หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก

  • กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์



  • หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
