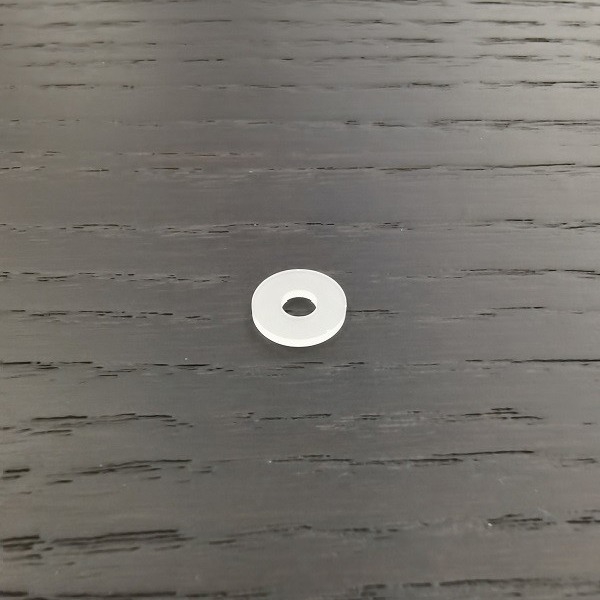

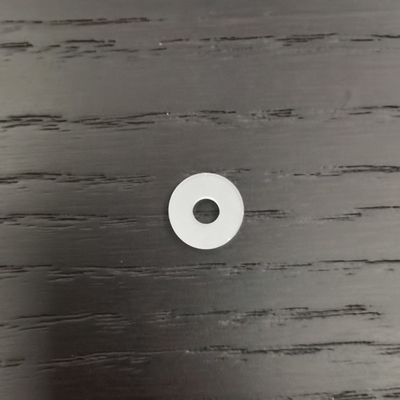

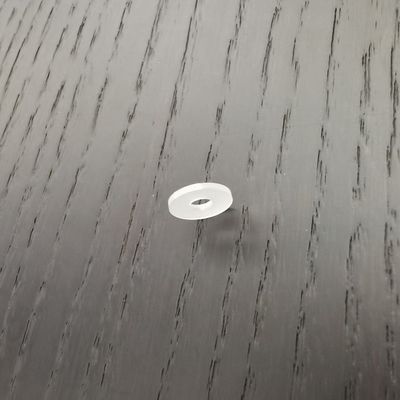

ขนาดที่กำหนดเองลิเธียม Niobate Piezoelectric Wafer Ring Orientation Z-Cut 36Y-Cut
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001, ISO:14001 |
| หมายเลขรุ่น: | ลิเธียมไนโอเบต (LiNbO3) |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 10000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ผลิตภัณฑ์: | LiNbO3 Piezoelectric Ring | ระดับ: | ออปติก / เกรด SAW |
|---|---|---|---|
| ปฐมนิเทศ: | X, Z, 36Y เป็นต้น | เส้นผ่านศูนย์กลางภายนอก: | 5 มม. ~ 150 มม |
| เส้นผ่าศูนย์กลางภายใน: | 2mm ~ 100mm | ความหนา: | 0.35 / 0.50 / 1.00 / 2.00 มม |
| พื้นผิว: | ขัดสองด้าน, ตักสองด้าน | Ra Roughness: | รา <1nm |
| แสงสูง: | Piezoelectric Wafer Z-cut,ขนาดลิเธียม Niobate Wafer ที่กำหนดเอง,Piezoelectric Wafer 36Y-cut |
||
รายละเอียดสินค้า
ขนาดที่กำหนดเองลิเธียม Niobate Piezoelectric Wafer Ringการวางแนว Z-cut 36Y-cut
คริสตัลลิเธียมไนโอเบตมีข้อดีของค่าสัมประสิทธิ์ไฟฟ้าออปติกสูง หน้าต่างโปร่งใสแบบออปติคัลที่กว้าง และคุณภาพแสงสูงคริสตัลลิเธียมไนโอเบตเป็นวัสดุที่ต้องการสำหรับการมอดูเลตด้วยแสงและการมอดูเลต Q ในย่านความถี่ใกล้อินฟราเรดและอินฟราเรดสำหรับโมดูเลเตอร์ไฟฟ้าออปติก คริสตัลจะแสดงค่า z-Cut zero residual birefringence และ X-Cut non-zero residual birefringence ตามทิศทางของการแพร่กระจายของแสง โดยมีค่าสัมประสิทธิ์ทางไฟฟ้าแสงที่มีประสิทธิภาพสูงสุดสำหรับสวิตช์ Q คริสตัลมักจะถูกตัดด้วย z-cut โดยไม่มีการหักเหของแสงตกค้างเป็นศูนย์และมีสนามไฟฟ้าตามขวางซึ่งทำหน้าที่ในทิศทางของการแพร่กระจายของแสงวงแหวนเพียโซอิเล็กทริกใน LN มีข้อเสียที่อัตราการทำซ้ำสูง แต่ข้อเสียนี้สามารถเอาชนะได้ด้วยการออกแบบการทำให้หมาด ๆ แบบเพียโซอิเล็กทริกที่เหมาะสม
BonTek สามารถปรับแต่งแหวน LiNbO3 หรือ Quartz Crystal piezoelectric ให้คุณได้เราผลิตแหวนเพียโซหลายหมื่นวงให้กับบริษัทหลายแห่งทั่วโลกในช่วง 20 ปีที่ผ่านมา
|
วัสดุ |
เวเฟอร์ LiNbO3, Piezo Ring |
|
ปฐมนิเทศ |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX หรือกำหนดเอง |
|
เส้นผ่านศูนย์กลางภายนอก |
5 มม. ~ 150 มม |
|
เส้นผ่าศูนย์กลางภายใน |
2mm ~ 100mm |
|
เสร็จสิ้นพื้นผิว |
ขัดด้านเดียวหรือสองด้าน (DLP/SLP/ SSP/DSP มีทั้งหมด) |
|
ความหนา |
0.35 / 0.50 / 1.00 / 3.00 + มม |
|
TTV |
< 1~5µm |
|
โค้งคำนับ |
± (25µm ~40um ) |
|
วาร์ป |
<= 35µm |
| ทำความสะอาด
|
ห้องคลีนรูมคลาส 1000 |
|
PLTV(<0.5um) |
<1.5 อืม ≥98% (5mm*5mm) ไม่รวมขอบ 2mm |
|
ขอบ |
สอดคล้องกับ SEMI M1.2@with GC800# .regular ที่ C typed |
|
แฟลต |
ได้ตามคำขอ |
|
ขัดด้านRa |
ความหยาบ Ra<=5A |
|
เกณฑ์ด้านหลัง |
ความหยาบ Ra:0.5-1.0µm GC#1000 |
|
การปัดเศษขอบ |
สอดคล้องกับมาตรฐาน SEMI M1.2/อ้างอิงถึงIEC62276 |
|
รอยแตก รอยเลื่อย คราบ |
ไม่มี |
|
การแพร่เชื้อ |
0.32 - 5.2um (หนา 6 มม.) |
|
ดัชนีหักเห |
ไม่=2.237, ne=2.158 @633nm |
|
การสูญเสียการสะท้อน |
14.6% @633nm |
|
จุดหลอมเหลว (℃) |
1250 |
|
ความหนาแน่น |
4.64g/cm3 |
|
ความแข็ง Mohs |
5 |
|
โมดูลัสของ Young |
170 GPa |
|
สัมประสิทธิ์ไม่เชิงเส้น |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
โมดูลัสเฉือน |
68 PGa |
|
โมดูลัสจำนวนมาก |
112 เกรดเฉลี่ย |
|
การขยายตัวทางความร้อน |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| วัสดุ | ช่องว่างคริสตัลควอตซ์เดี่ยว (เกรด Piezo / Optical) |
| Q-Value สังเคราะห์ | ขั้นต่ำ 1.8×10^6, 2.4×10^6, 3.0×10^6 (มาตรฐาน IEC) |
| ความหนาแน่นของช่องจำหลัก (ECD) | 2/cm2,10/ ซม.2,30/ ซม.2,100/ ซม.2,300/cm2；Swept Quartz (มาตรฐาน IEC) |
| รวมความหนาแน่น | เกรด Ia,Ib,I, II,III (มาตรฐาน IEC) |
| มุมตัด | X / Y / Z / AT32°/33°/35°/36°/ BT / ST42.75° เป็นต้น |
| เส้นผ่านศูนย์กลางภายนอก | 3mm ~ 200mm |
| เส้นผ่าศูนย์กลางภายใน | 1 มม. ~ 100 มม |
| ความหนา | 0.1mm ~ 10mm |
| แนวราบ | ตามต้องการหรือดินสอทำเครื่องหมาย |
| เสร็จสิ้นพื้นผิว | ขัดสองด้าน ขัดสองด้าน |
| ขัดด้านRa | <0.5nm หรือเฉพาะตามที่ร้องขอ |
| เกณฑ์ด้านหลัง | ทั่วไปคือ 0.2-0.5µm หรือตามที่กำหนดเอง |
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
- ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?
ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (เช่น DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ
- ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?
ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ
- ถาม: เราสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ:แน่นอน.การตรวจสอบโรงงานเป็นสิ่งสำคัญสำหรับการซื้อในปริมาณมากและความร่วมมือระยะยาวการสนทนาแบบตัวต่อตัวคือสิ่งที่เราส่วนใหญ่มั่นใจด้วยในช่วงหลายปีที่ผ่านมา บริษัทยักษ์ใหญ่ทั่วโลกต่างได้เห็นความก้าวหน้าในการสร้างโรงงานของเราทุกวันนี้ เนื่องจากการระบาดของ Covid-19 เราจึงมีประสบการณ์ในการประชุมทางวิดีโอกับผู้ซื้อทั่วโลก
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
