Dia 6 '' 8 '' LiNbO3 Wafer 128 องศา Y Z-Cut สำหรับอุปกรณ์คลื่นเสียงแบบพื้นผิว
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | BonTek |
ได้รับการรับรอง: | ISO:9001, ISO:14001 |
หมายเลขรุ่น: | ลิเธียมไนโอเบต (LiNbO3) |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
เวลาการส่งมอบ: | 1-4 สัปดาห์ |
เงื่อนไขการชำระเงิน: | ที/ที |
สามารถในการผลิต: | 10000 ชิ้น / เดือน |
ข้อมูลรายละเอียด |
|||
ผลิตภัณฑ์: | LiNbO3 เวเฟอร์ | ความบริสุทธิ์: | เลื่อย, ออปติคัล |
---|---|---|---|
เส้นผ่านศูนย์กลาง: | 6นิ้ว, 8นิ้ว | ปฐมนิเทศ: | Z-cut, 128Y-cut, 64Y-cut |
หนา: | 350um, 500um, 1000um | เสร็จสิ้นพื้นผิว: | DSP, SSP |
รา: | <1nm | ใช้: | ตัวกรอง SAW, ทรานสดิวเซอร์อัลตราโซนิก |
แสงสูง: | 8 '' LiNbO3 เวเฟอร์,เวเฟอร์แสงลิเธียม Niobate,6 '' LiNbO3 เวเฟอร์ |
รายละเอียดสินค้า

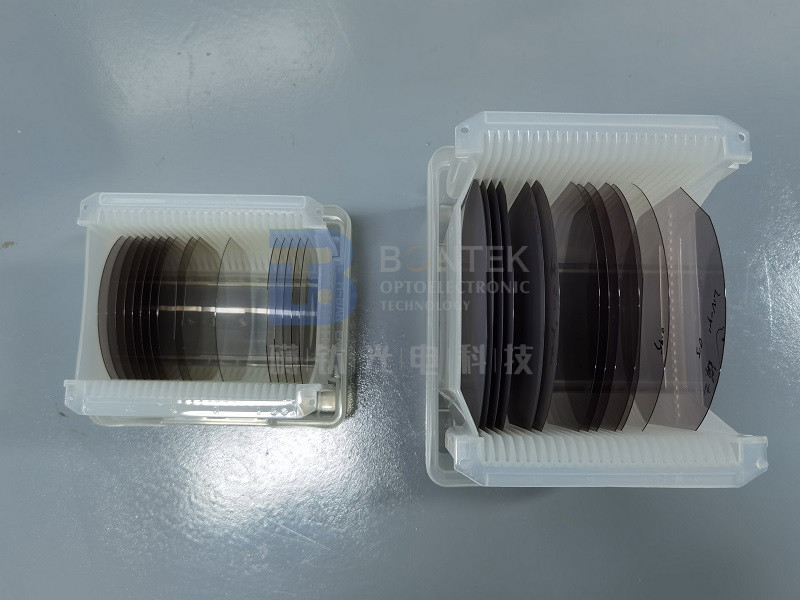

เวเฟอร์ LiNbO3 ขนาดใหญ่ Dia 6 '' 8 '' 128 ° Y Z-cut สำหรับอุปกรณ์คลื่นอะคูสติกพื้นผิว

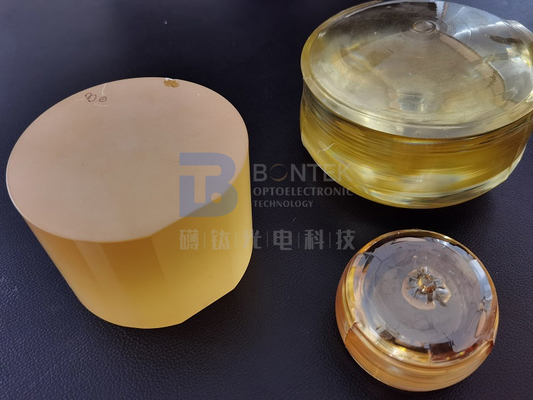

ผลึกเดี่ยวลิเธียมไนโอเบต (LiNbO3) เป็นผลึกเฟอร์โรอิเล็กทริกที่มีค่าสัมประสิทธิ์การมีเพศสัมพันธ์ทางไฟฟ้าสูงและการสูญเสียการแพร่กระจายต่ำ ซึ่งสามารถนำไปใช้ในการผลิตอุปกรณ์ SAW ที่มีแบนด์วิดท์สูงถึง 50%คุณสมบัติของคลื่นพื้นผิวอะคูสติกของวัสดุผลึกเดี่ยวลิเธียมไนโอเบตมีความสัมพันธ์อย่างใกล้ชิดกับทิศทางและทิศทางการแพร่กระจายตามมุมตัดและทิศทางการแพร่กระจายที่แตกต่างกัน ความเร็วการแพร่กระจายของเลื่อยคือ 3400~4000m/s ค่าสัมประสิทธิ์การคัปปลิ้งไฟฟ้าคือ 0%~5.6% และค่าสัมประสิทธิ์อุณหภูมิคือ -1.1~-95.6(10^-6/℃)
การวางแนว SAW ที่ใช้มากที่สุดคือ YZ-cut และ 128°Y-cut เหมาะที่สุดสำหรับการส่งโทรทัศน์และการประมวลผลสัญญาณรับสัญญาณมีการกล่าวกันว่าคัท 128°Y ที่มีการแพร่กระจาย X มีระดับสัญญาณปลอมต่ำที่สุด BonTek แนะนำ8 นิ้วLN เวเฟอร์สำหรับ128°Y-ตัดและZ-cut,6 นิ้วLN เวเฟอร์สำหรับเด็ดทุกมุม!นอกจากนี้เรายังมีเทคโนโลยีการลด LN และการเติม LN เช่น MgO:LN, Nd:Mg:LN, Fe:LN
วัสดุ |
6'' & 8" LiNbO3 เวเฟอร์ |
ปฐมนิเทศ |
Z-cut, Y128°-cut สำหรับ 8'' X, Y, Z, 36Y, 64Y, 128Y สำหรับ 6'' |
เสร็จสิ้นพื้นผิว |
ขัดด้านเดียวหรือสองด้าน (DLP/SLP/ SSP/DSP มีทั้งหมด) |
ความหนา |
0.35 มม. 0.50 มม. 1.00 มม |
TTV |
< 5µm |
โค้งคำนับ |
± 40um |
วาร์ป |
< 80µm |
แฟลตปฐมนิเทศ |
47.5 มม. หรือ 57.5 มม. สำหรับ 6'' รอยบากแบบกึ่งมาตรฐานสำหรับ 6'' และ 8'' |
ขัดด้านRa |
ความหยาบ Ra<10A |
เกณฑ์ด้านหลัง |
ความหยาบ Ra:0.5-1.0µm GC#1000 |
การปัดเศษขอบ |
สอดคล้องกับมาตรฐาน SEMI M1.2/อ้างอิงถึงIEC62276 |
โครงสร้างคริสตัล |
Trigonal, Space group R3c, Point group 3m |
จุดหลอมเหลว |
1253 ℃ |
ความแข็ง Mohs |
5 |
ความหนาแน่น (g/cm3) |
4.64 |
Deliquescence |
ไม่มี |
ความสม่ำเสมอของแสง |
~5x10-5/cm |
ช่วงความโปร่งใส |
420-5200nm |
ค่าสัมประสิทธิ์การดูดซึม |
~0.1%/ซม. @ 1064 นาโนเมตร |
ดัชนีหักเห @1064nm |
นอี=2.146, นo=2.220@1300nm นอี=2.156, นo=2.232@1064nm นอี=2.203, นo=2.286@632.8nm |
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (ที่ 25℃) |
//a,2.0x10-6/K //a,2.2x10-6/K |
ค่าสัมประสิทธิ์การนำความร้อน |
38 W/m/K ที่ 25℃ |
ค่าสัมประสิทธิ์แสงความร้อน |
dno/dT=-0.874 x 10-6/K ที่1.4μm dnอี/dT=39.073 x 10-6/K ที่1.4μm |
สมการ Sellmeier (λ ใน µm) |
นo2=4.9048+0.11768/(λ .)2-0.04750)-0.027169λ2 นอี2=4.5820+0.099169/(λ2-0.04443)-0.02195λ2 |
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
- ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?
ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (เช่น DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ
- ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?
ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ
- ถาม: เราสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ:แน่นอน.การตรวจสอบโรงงานเป็นสิ่งสำคัญสำหรับการซื้อในปริมาณมากและความร่วมมือระยะยาวการสนทนาแบบตัวต่อตัวคือสิ่งที่เราส่วนใหญ่มั่นใจด้วยในช่วงหลายปีที่ผ่านมา บริษัทยักษ์ใหญ่ทั่วโลกต่างได้เห็นความก้าวหน้าในการสร้างโรงงานของเราทุกวันนี้ เนื่องจากการระบาดของ Covid-19 เราจึงมีประสบการณ์ในการประชุมทางวิดีโอกับผู้ซื้อทั่วโลก
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
