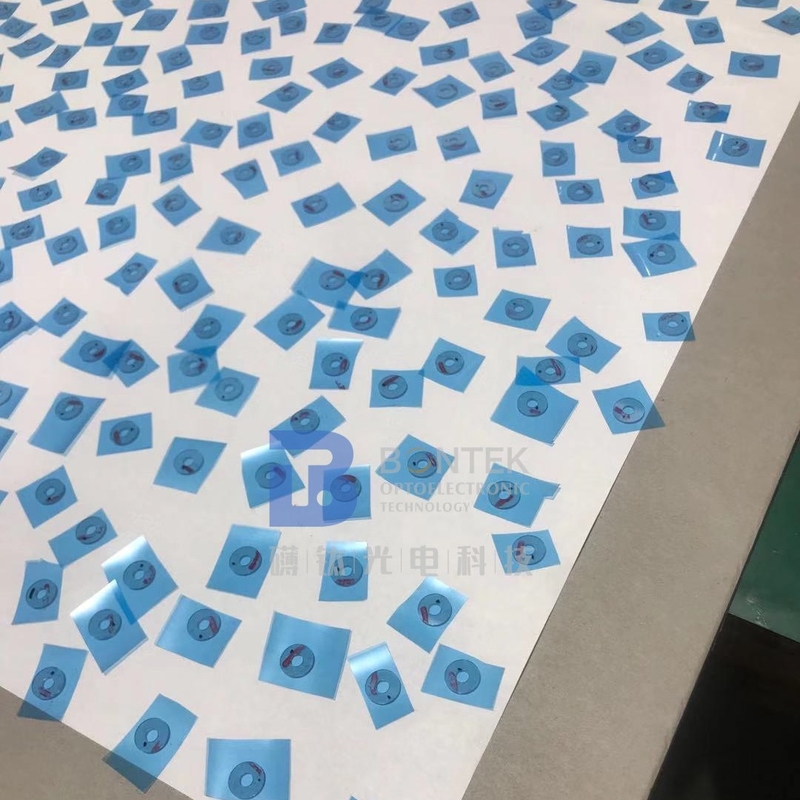

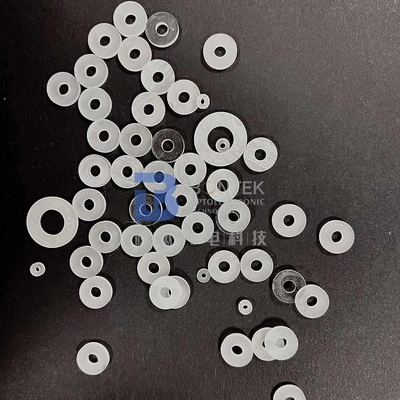

ลิเธียม Niobate Piezoelectric Ring Wafer Orientation Z-cut หรือ 36Y-cut
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | BonTek |
ได้รับการรับรอง: | ISO:9001, ISO:14001 |
หมายเลขรุ่น: | ลิเธียมไนโอเบต (LiNbO3) |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | ตลับ/ บรรจุภัณฑ์ Jar, ปิดผนึกสูญญากาศ |
เวลาการส่งมอบ: | 1-4 สัปดาห์ |
เงื่อนไขการชำระเงิน: | ที/ที |
สามารถในการผลิต: | 10000 ชิ้น / เดือน |
ข้อมูลรายละเอียด |
|||
ผลิตภัณฑ์: | แหวนเวเฟอร์ LiNbO3 | ระดับ: | ออปติคัล / SAW |
---|---|---|---|
ตัดมุม: | X, Z, 36Y เป็นต้น | เส้นผ่านศูนย์กลางภายนอก: | 5 มม. ~ 150 มม |
ภายในDia.: | 2mm ~ 100mm | ความหนา: | 0.35 / 0.50 / 1.00 / 3.00 + มม |
พื้นผิว: | DSP, SSP, การทับ | Ra Roughness: | <1nm |
แสงสูง: | SAW Piezoelectric Ring Wafer,Z-Cut ลิเธียม Niobate Wafer,36Y-Cut Piezoelectric Ring Wafer |
รายละเอียดสินค้า
ลิเธียม Niobate Piezoelectric Ring Wafer Orientation Z-cut หรือ 36Y-cut
ลิเธียม Niobate (LiNbO3, LN) คริสตัลเป็นคริสตัลแกนเดียวเชิงลบและเป็นหนึ่งในลักษณะเด่นที่ครอบคลุมมากที่สุด ออปติคัลวัสดุ.คริสตัล LN มีความโปร่งใสหลากหลายในแสงที่มองเห็นและแสงอินฟราเรดช่วงกลาง และความเสถียรทางเคมีและทางกลที่ดี ซึ่งสามารถใช้เป็นวัสดุหักเหสองทางอินฟราเรดได้
คริสตัล LN (ลิเธียม ไนโอเบต) มีข้อดีหลายประการ เช่น ค่าสัมประสิทธิ์ทางไฟฟ้าออปติกสูง ช่องรับแสงที่กว้าง และคริสตัลคุณภาพทางแสงสูงคริสตัล LN (ลิเธียมไนโอเบต) เป็นวัสดุที่ต้องการสำหรับการมอดูเลตด้วยแสงและสวิตช์ Q ในแถบอินฟราเรดใกล้และอินฟราเรดสำหรับโมดูเลเตอร์ไฟฟ้าออปติก คริสตัลทำงานbirefringence เหลือเป็นศูนย์ ตามทิศทางการแพร่กระจายของแสงด้วย Z-cut, หรือ birefringence ที่ไม่เหลือศูนย์ และ ค่าสัมประสิทธิ์ไฟฟ้าออปติกที่มีประสิทธิภาพสูงสุด กับ X-cut.สำหรับสวิตช์ Q คริสตัลมักจะเป็นแบบ Z-cut โดยไม่มีการหักเหของแสงตกค้างเป็นศูนย์และมีสนามไฟฟ้าตามขวางในทิศทางของการแพร่กระจายของแสงวงแหวนเพียโซอิเล็กทริกใน LN มีข้อบกพร่องที่อัตราการเกิดซ้ำสูง แต่ข้อบกพร่องนี้สามารถเอาชนะได้ในระดับหนึ่งด้วยการออกแบบการทำให้หมาด ๆ แบบเพียโซอิเล็กทริกที่เหมาะสม
วัสดุ |
เวเฟอร์ LiNbO3, Piezo Ring |
ปฐมนิเทศ |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX หรือกำหนดเอง |
เส้นผ่านศูนย์กลางภายนอก |
5 มม. ~ 150 มม |
เส้นผ่าศูนย์กลางภายใน |
2mm ~ 100mm |
เสร็จสิ้นพื้นผิว |
ขัดด้านเดียวหรือสองด้าน (DLP/SLP/ SSP/DSP มีทั้งหมด) |
ความหนา |
0.35 / 0.50 / 1.00 / 3.00 + มม |
TTV |
< 1~5µm |
โค้งคำนับ |
± (25µm ~40um ) |
วาร์ป |
<= 35µm |
LTV (5mmx5mm) |
<1.5 อืม |
PLTV(<0.5um) |
≥98% (5mm*5mm) ไม่รวมขอบ 2mm |
ขอบ |
สอดคล้องกับ SEMI M1.2@with GC800# .regular ที่ C typed |
แฟลตปฐมนิเทศ |
ได้ตามคำขอ |
ขัดด้านRa |
ความหยาบ Ra<=5A |
เกณฑ์ด้านหลัง |
ความหยาบ Ra:0.5-1.0µm GC#1000 |
การปัดเศษขอบ |
สอดคล้องกับมาตรฐาน SEMI M1.2/อ้างอิงถึงIEC62276 |
รอยแตก รอยเลื่อย คราบ |
ไม่มี |
ช่วงการส่ง |
0.32 - 5.2um (หนา 6 มม.) |
ดัชนีหักเห |
ไม่=2.237, ne=2.158 @633nm |
การสูญเสียการสะท้อน |
14.6% @633nm |
จุดหลอมเหลว (℃) |
1250 |
ความหนาแน่น(g/cm3) |
4.64 |
ความแข็ง |
5 (โมห์) |
โมดูลัสของ Young |
170 GPa |
สัมประสิทธิ์ไม่เชิงเส้น |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
โมดูลัสเฉือน |
68 PGa |
โมดูลัสจำนวนมาก |
112 เกรดเฉลี่ย |
การขยายตัวทางความร้อน |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
คำถามที่พบบ่อย:
- ถาม: ผลิตภัณฑ์ที่คุณทำงานเป็นหลักคืออะไร?
ตอบ:เรามองว่าตัวเองเป็นผู้เชี่ยวชาญด้านเวเฟอร์พายโซเราเป็นรายแรกๆ ที่ร่วมงานกับ Single Crystal Quartz ในประเทศจีนเมื่อ 30 ปีที่แล้วจากนั้นค่อย ๆ ก้าวเข้าสู่วงการ LiNbO3, LiTaO3, แก้วควอตซ์, LGS, CTGS เป็นต้น โดยเฉพาะอย่างยิ่ง หากคุณกำลังมองหาซัพพลายเออร์เพียโซควอตซ์ เราคือตัวเลือกที่ดีที่สุด!เราจ้างงานควอทซ์ว่างหลายล้านรายในแต่ละปีเพราะเราเชี่ยวชาญการตัดแบบ AT, SC และ IT ด้วยความแม่นยำของมุมที่เหนือกว่า
- ถาม: คุณสามารถยอมรับการปรับแต่งผลิตภัณฑ์ได้หรือไม่?
ตอบ:แน่นอน.เราสามารถประดิษฐ์ตามคำขอของคุณนอกจากนี้ เรามีประสบการณ์กับเพียโซเวเฟอร์มาก จึงสามารถให้คำแนะนำที่เกี่ยวข้องแก่คุณได้ หากคุณไม่แน่ใจ 100% เกี่ยวกับตัวเลือกของคุณนอกจากนี้เรายังมีเวเฟอร์มาตรฐานอยู่ในสต็อก โปรดตรวจสอบกับเรา
- ถาม: คุณสามารถส่งสินค้าผ่านตัวแทนจัดส่งของเราได้หรือไม่?
ตอบ:ใช่ เราขอแนะนำให้คุณไปกับตัวแทนจัดส่งที่คุณคุ้นเคยมากที่สุด (เช่น DHL, FedEX, UPS เป็นต้น)เราสามารถจัดส่งผ่านบัญชีของคุณและแน่นอน เราจะบรรจุสินค้าอย่างปลอดภัยในขนาดที่ยอมรับได้ เพื่อช่วยให้คุณประหยัดค่าขนส่งหากคุณต้องการให้เราดูแลเรื่องค่าขนส่งก็ไม่ใช่ปัญหาเช่นกันนอกจากนี้เรายังมีส่วนลดที่ดีกับบริษัทจัดส่งระหว่างประเทศ
- ถาม: คุณจะรับประกันได้อย่างไรว่าเราจะได้สิ่งที่ต้องการอย่างปลอดภัย?
ตอบ:ผลิตภัณฑ์แผ่นเวเฟอร์มีความเปราะบางและมีราคาแพงในบางครั้งสิ่งสุดท้ายในฐานะผู้ผลิต เราต้องการเห็นสินค้าที่เราทำได้รับความเสียหายระหว่างการจัดส่งเป็นผลให้เราจะแพ็คเวเฟอร์อย่างเพียงพอและใส่ลงในกล่องที่เหมาะสมซึ่งเต็มไปด้วยฟองน้ำบัฟเฟอร์อย่างไรก็ตาม อุบัติเหตุเป็นสิ่งที่หลีกเลี่ยงได้ในบางครั้งดังนั้นโปรดปฏิบัติตาม“ตรวจสอบการยอมรับ”ขั้นตอนที่แสดงในภาพวาดด้านล่างหากสิ่งที่ไม่ต้องการเกิดขึ้น เราจะทำการเติมสินค้าหรือคืนเงินหากคุณทำตามขั้นตอนการตรวจสอบ
- ถาม: เราสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ:แน่นอน.การตรวจสอบโรงงานเป็นสิ่งสำคัญสำหรับการซื้อในปริมาณมากและความร่วมมือระยะยาวการสนทนาแบบตัวต่อตัวคือสิ่งที่เราส่วนใหญ่มั่นใจด้วยในช่วงหลายปีที่ผ่านมา บริษัทยักษ์ใหญ่ทั่วโลกต่างได้เห็นความก้าวหน้าในการสร้างโรงงานของเราทุกวันนี้ เนื่องจากการระบาดของ Covid-19 เราจึงมีประสบการณ์ในการประชุมทางวิดีโอกับผู้ซื้อทั่วโลก
การตรวจสอบการยอมรับ
- สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
- หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
- กรุณาเปิดบรรจุภัณฑ์สูญญากาศในห้องสะอาดเมื่อจะใช้ผลิตภัณฑ์
- หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
