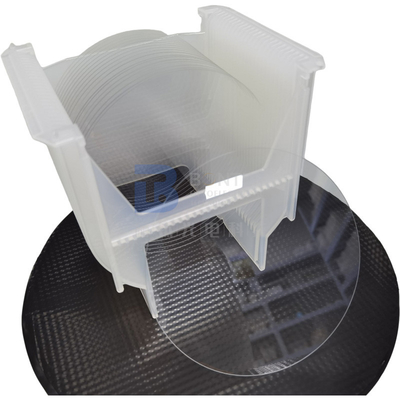

4 '' 6 '' 8 '' เวเฟอร์คริสตัลเดี่ยวเซมิคอนดักเตอร์ Crystal SAW / Optical Grade
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BonTek |
| ได้รับการรับรอง: | ISO:9001 |
| หมายเลขรุ่น: | ผลึกคริสตัลเดี่ยว |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | Cassette / Jar ใส่ในกล่องที่มีโฟม PE |
| เวลาการส่งมอบ: | 1-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 100000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | ผลึกคริสตัลเดี่ยว | ขนาด: | 2'', 3'', 4'', 6'', 8'' หรือตามต้องการ |
|---|---|---|---|
| ตัดมุม: | X, Y, Z, AT, BT, ST, BT, SC เป็นต้น | ความหนา: | 0.08 มม. - 10 มม |
| พื้นผิว: | ขัดสองด้าน ขัดด้านเดียว ตัก กัด | แอปพลิเคชัน: | การควบคุมความถี่ / การเลือกความถี่ / QMEMS |
| เมล็ดพันธุ์: | ไม่มีเมล็ด / มีเมล็ด | ระดับ: | เลื่อย / ออปติคัล |
| เน้น: | เวเฟอร์คริสตัลเดี่ยว 8 นิ้ว คริสตัลเซมิคอนดักเตอร์ 4 นิ้ว เวเฟอร์คริสตัลเดี่ยว 6 นิ้ว,4'' semiconductor crystal,6'' single crystal wafer |
||
รายละเอียดสินค้า
4 '' 6 '' 8 '' เวเฟอร์คริสตัลเดี่ยวเซมิคอนดักเตอร์ Crystal SAW / Optical Grade
ผลึกคริสตัลเดี่ยวแผ่นเวเฟอร์/ช่องว่างทำจากคริสตัลควอตซ์สังเคราะห์มีผลเพียโซอิเล็กทริกที่ดีและมีการใช้กันอย่างแพร่หลายในการควบคุมความถี่เวลา การเลือกความถี่ และ QMEMSแอปพลิเคชันอื่นๆ ได้แก่ VCXO, TCXO, OCXO เป็นต้น
ลักษณะวัสดุ
|
วัสดุ |
Piezo / เกรดออปติคัล |
|
Q-Value |
ขั้นต่ำ 1.8x10^6, 2.4x10^6 ถึง 3.0x10^6 มาตรฐาน IEC |
|
ECD |
สูงสุด 2 /c㎡, 10/c㎡, สูงสุด 30/c㎡, สูงสุด 100/c㎡, สูงสุด 300/c㎡; Swept Quartz |
|
รวมความหนาแน่น |
Ia, Ib, I, II, III เกรด |
|
กวาด |
มีทั้ง Pure Z และ Y Bar ที่มีหรือไม่มี Swept quartz |
กำลังการประมวลผล - ช่องว่าง
| ประเภทการตัด (การวางแนว) | X, Y, Z, AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT ,NT RT, LC… ฯลฯ |
| ความคลาดเคลื่อนของมุม (±) | มุมทีต้า: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, เป็นต้น |
| มุมพี: ±5′, ±10′, ±15′, ±30′, … ฯลฯ | |
| ขนาด | รอบ (3.0 มม. ~ 8”)/ สี่เหลี่ยมจัตุรัส (1.6x1.6 มม. ~ 48x48 มม. หรือใหญ่กว่า) / SMD (1.2x2.4 มม. ด้านบน) |
| ขนาดความคลาดเคลื่อน (±) | ±0.01มม.,+/-0.005มม., +/-0.0005มม. ตามขนาด |
| ความถี่/ ความหนา | 1 Mhz สูงสุด 54Mhz สำหรับ AT-Cut Fundamental;สูงถึง 70Mhz โดยการแกะสลัก |
| แบน | ตามคำขอ: แฟลตจะต้องตั้งฉากกับแกน X ภายใน ±10 องศา |
| การตกแต่งพื้นผิว | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (ซิก);ขัดเงา (ซีเรียมออกไซด์) & สลัก Std |
| Overtone | พื้นฐาน;โอเวอร์โทนที่สาม (ที่ 3)โอเวอร์โทนที่ห้า (ที่ 5) |
| คอนทัวร์ (ไดออปตริก) | พลาโนนูน: 0.5 ไดออพตริก～10 ไดออพตริก นูนสองด้าน: 10 ไดออปตริก～15 ไดออพตริก |
กำลังการผลิต - เวเฟอร์
| เส้นผ่านศูนย์กลาง | 3” (76.2 มม.) | 4” (100 มม.) | 6” (150 มม.) | 8”(200 มม.) |
| ความหนา | ขั้นต่ำ 0.08 มม | ขั้นต่ำ 0.10 มม | ขั้นต่ำ 0.20 มม. ขึ้นไป | 0.35mm Min- |
| แฟลตหลัก | 22mm | 32mm | 42.5mm | 57.5 มม. หรือรอยบาก |
| พื้นผิว | LTV (5mmx5mm) | <1.5µm | TTV | <1.5~3 µm |
| โค้งคำนับ | -30<โค้ง<30 | วาร์ป | <40µm | |
| ประเภทพื้นผิว | SSP / DSP | เกณฑ์ขอบ | R=0.2mm หรือ Bullnose | |
| ขัดด้านRa | <0.5nm หรือต่อการร้องขอ | เกณฑ์ด้านหลัง | 0.2-0.5µm หรือตามที่กำหนดเอง |
การตรวจสอบการยอมรับ
1. สินค้ามีความเปราะบางเราได้บรรจุและติดฉลากว่าเปราะบางอย่างเพียงพอแล้วเราจัดส่งผ่านบริษัทขนส่งด่วนทั้งในและต่างประเทศที่ยอดเยี่ยมเพื่อให้มั่นใจในคุณภาพการขนส่ง
2. หลังจากได้รับสินค้าแล้ว โปรดใช้ความระมัดระวังและตรวจสอบว่ากล่องด้านนอกอยู่ในสภาพดีหรือไม่เปิดกล่องด้านนอกอย่างระมัดระวังและตรวจสอบว่ากล่องบรรจุอยู่ในแนวเดียวกันหรือไม่ถ่ายรูปก่อนเอาออก
3. โปรดเปิดบรรจุภัณฑ์สูญญากาศในห้องปลอดเชื้อเมื่อจะใช้ผลิตภัณฑ์
4. หากพบว่าสินค้าเสียหายระหว่างการจัดส่ง กรุณาถ่ายรูปหรือบันทึกวิดีโอทันทีห้ามนำสินค้าที่เสียหายออกจากกล่องบรรจุภัณฑ์!ติดต่อเราทันทีและเราจะแก้ปัญหาได้ดี
